ASROCK H370M-ITX/ac User Manual

60
Italiano

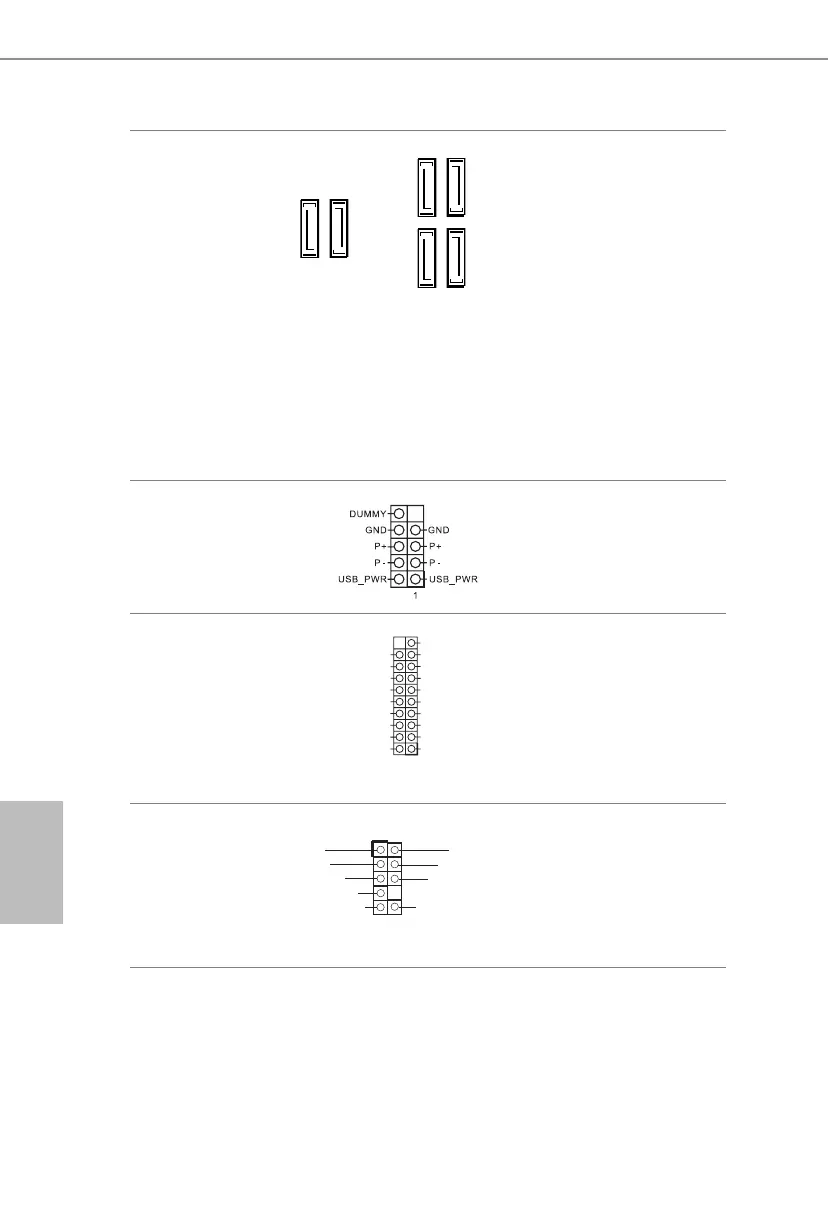

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 9)
(SATA3_1:
vedere pag. 1, n. 8)
(SATA3_2:
vedere pag. 1, n. 11)
(SATA3_3:
vedere pag. 1, n. 10)
(SATA3_4:
vedere pag. 1, n. 16)
(SATA3_5:
vedere pag. 1, n. 17)
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.
* Se M2_1 è occupato da un dispositivo
M.2 di tipo SATA, SATA3_1 sarà disa-
bilitato.
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 13)
Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.1 Gen1
(19 pin USB3_6_7)
(vedere pag. 1, n. 7)
Su questa scheda madre c’è
un connettore. Questa basetta
USB3.1 Gen1 può supportare
due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 20)
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
