ASROCK H370M-ITX/ac User Manual

61
Italiano
H370M-ITX/ac
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

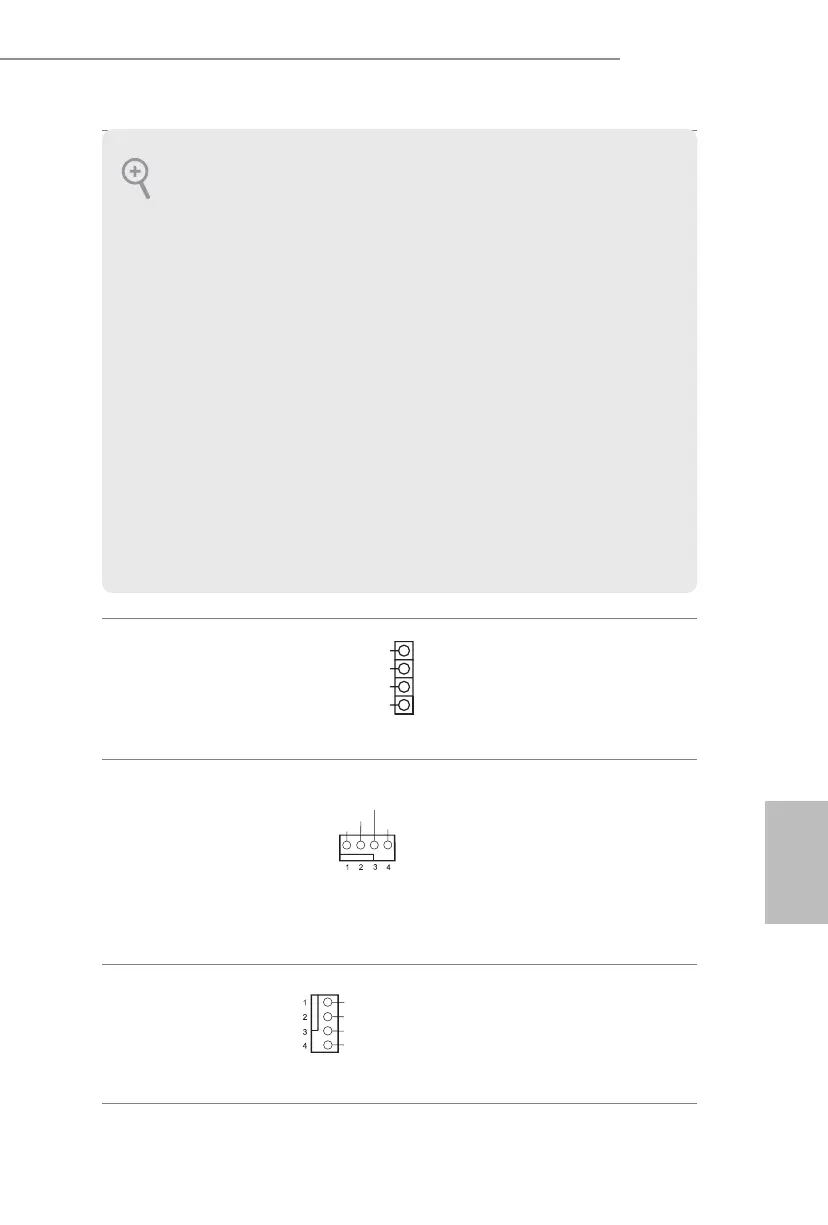

Header altoparlante chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 18)
Collegare l'altoparlante dello
chassis a questo header.
Connettori ventola chassis/
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata
di connettori a 4-Pin per ventole
rareddamento ad acqua del
telaio . Se si decide di collegare
una ventola telaio con rared-
damento ad acqua a 3 pin, col-
legarla al pin 1-3.
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 6)
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il lo nero al pin
di terra.
PWRBTN (interruttore di alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale
riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED
è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si
trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di
sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso
quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello
anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,
LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il
modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del
lo e le assegnazioni del pin corrispondano correttamente.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
