H370M-ITX/ac
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

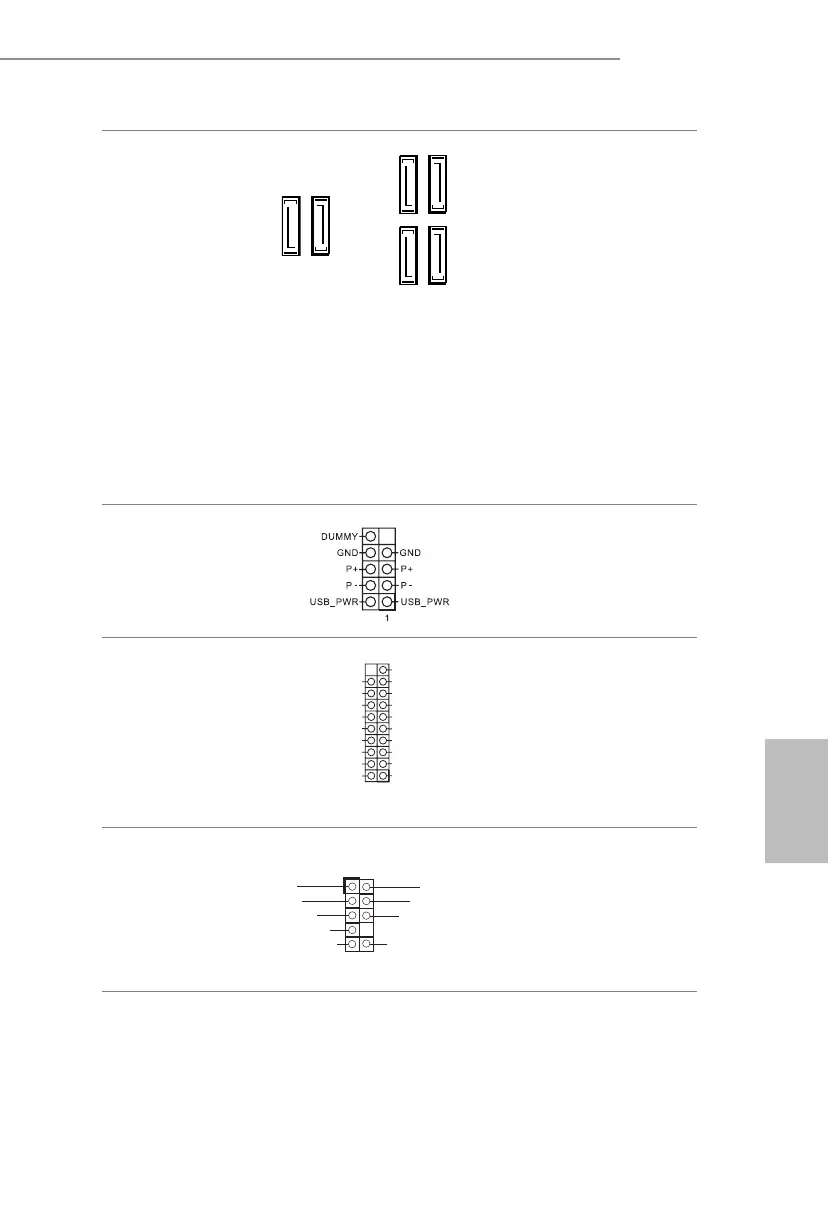

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1,
N.º 9)
(SATA3_1:
consulte la pág.1, N.º 8)
(SATA3_2:
consulte la pág.1, N.º 11)
(SATA3_3:
consulte la pág.1, N.º 10)
(SATA3_4:
consulte la pág.1, N.º 16)
(SATA3_5:
consulte la pág.1, N.º 17)
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
* Si M2_1 se ocupa con un dispositivo
M.2 de tipo SATA, SATA3_1 se desha-
bilitará.
Cabezal USB 2,0
(USB_3_4 de 9 contactos)
(consulte la pág.1, N.º 13)
Esta placa base de conexiones
USB2.0 en esta placa base. Cada
base de conexiones USB 2.0
admite dos puertos.
Cabezal USB 3.1 Gen1
(USB3_6_7 de 19
contactos)
(consulte la pág.1, Nº. 7)
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.1 Gen1
admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, N.º 20)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
