GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

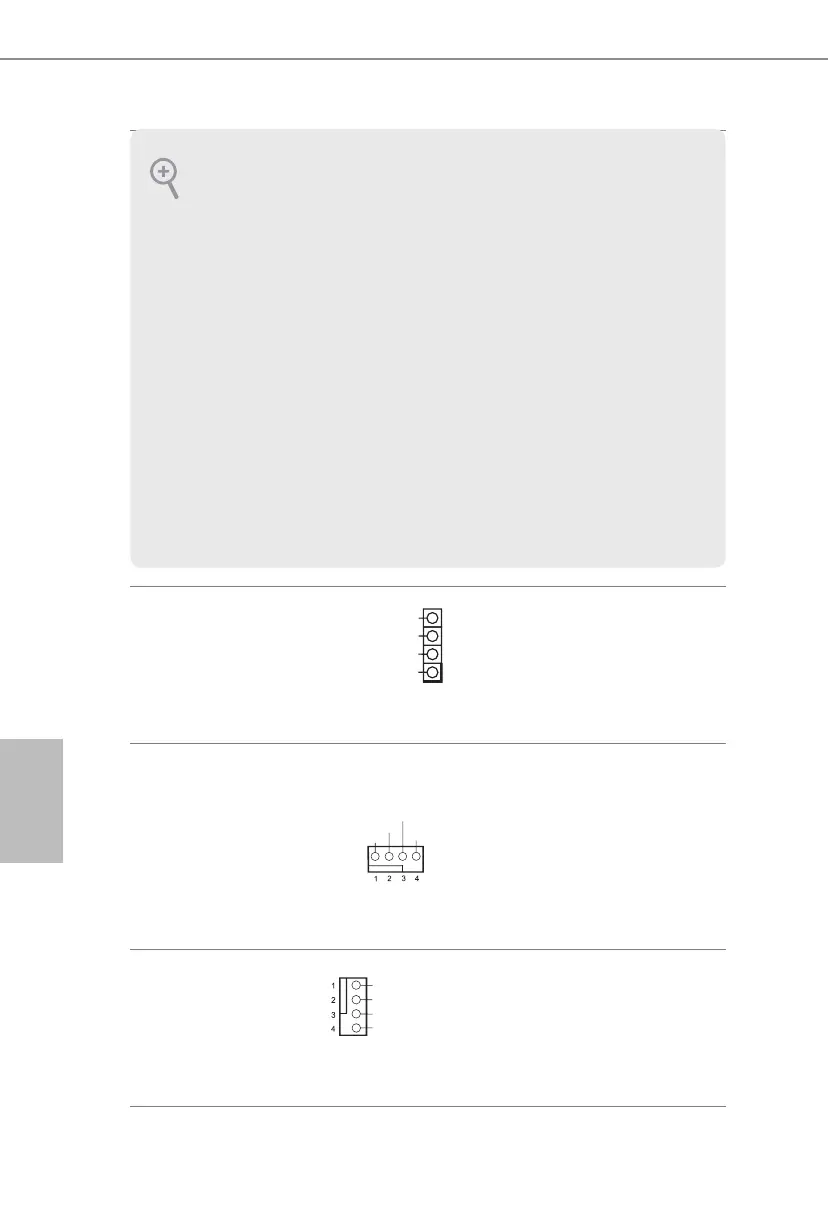

Cabezal de altavoces del
chasis
(SPEAKER1 de 4 contac-
tos)
(consulte la pág.1, N.º 18)
Conecte el altavoz del chasis a
este cabezal.
Conectores del ventilador
de la bomba de agua/chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág.1, N.º 2)
Esta placa base proporciona un
conector de ventilador del
chasis
de refrigeración por agua de 4
contactos. Si tiene pensando conec-
tar un ventilador de refrigeración
por agua del
chasis
de 3 contactos,
conéctelo al contacto 1-3.
Conector del ventilador del
chasis
(CHA_FAN2 de 4
contactos)
(consulte la pág.1, N.º 6)
Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el
pin de conexión a tierra.
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo
para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indi-
cador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indica-
dor LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones
de los cables y los contactos coinciden correctamente.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
