ASROCK H61M-VS R2.0 Quick Installation Guide

32
ASRock H61M-VGS R2.0 / H61M-VS R2.0 Motherboard

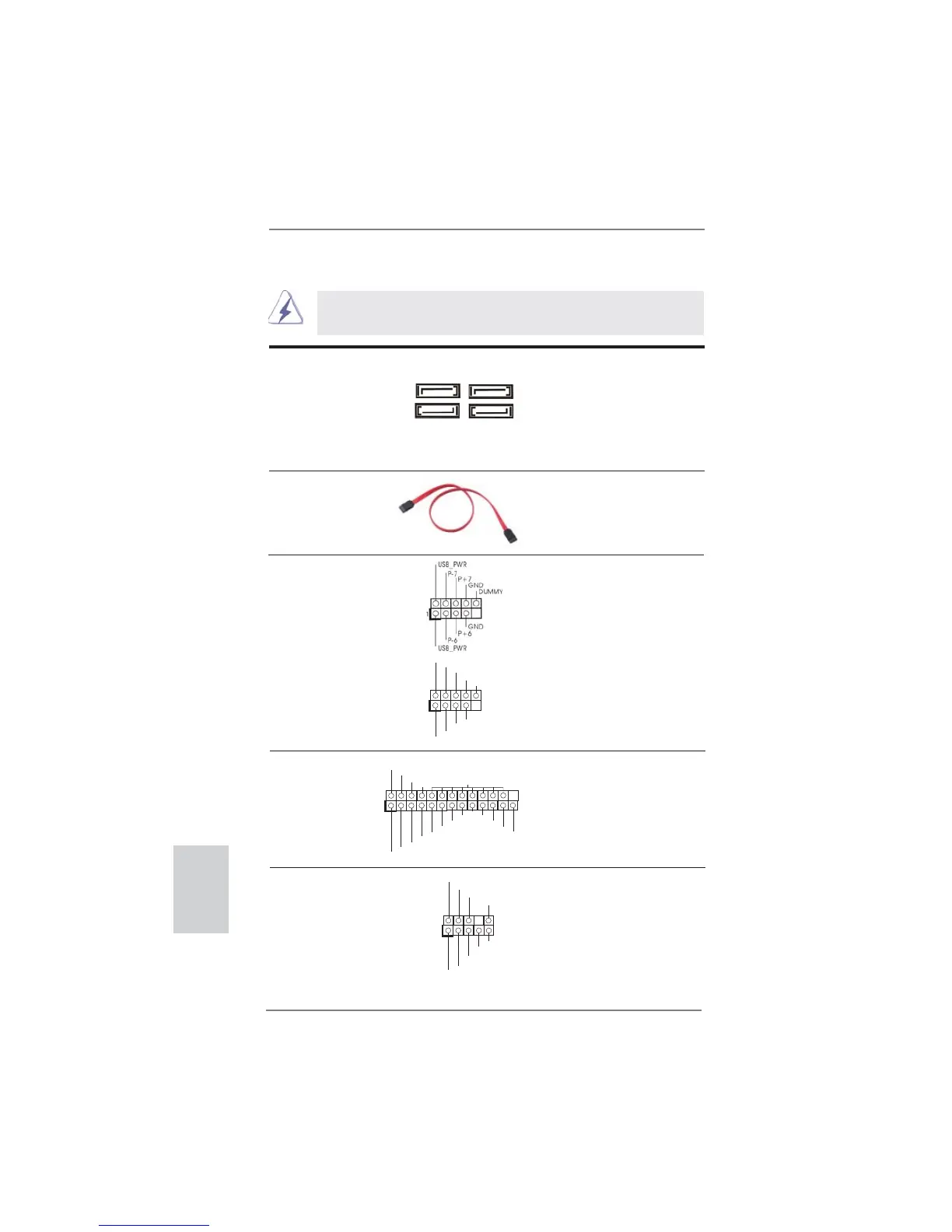

Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_0: 見第 2 頁第 10 項 )
(SATAII) 接口支持 Serial
(SATA2_1: 見第 2 頁第8項)
(SATA) 數據線作為內部儲存
(SATA2_2: 見第 2 頁第 12 項 )
設置。目前 SATAII 界面理論
(SATA2_3: 見第 2 頁第 11 項 )
上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
(選配)
盤或者主板上的 SATAII 接口。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
(見第2頁第15項)
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
(見第2頁第16項)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_1
SATA2_0
SATA2_3
SATA2_2
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
打印機端口接針 這是一個連接打印機端口的
(25 針 LPT1)
接口，方便您連接打印機設
(見第2頁第18項)
備。
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第22項)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
簡體中文

ASROCK H61M-VS R2.0 Specifications

General

Chipset	Intel H61
CPU Socket	LGA 1155
Maximum Memory	16GB
Storage Interface	4 x SATA 3Gb/s
LAN	Realtek RTL8111E Gigabit LAN
Form Factor	Micro ATX
Video Outputs	1 x D-Sub
Power Connector	24-pin ATX, 4-pin ATX 12V
Memory Slots	2 x DIMM
Memory Standard	DDR3 1600/1333/1066
Expansion Slots	1 x PCIe 2.0 x1
USB Ports	8 x USB 2.0
Audio	Realtek ALC662 5.1-Channel HD Audio
