ASROCK H61M-VS R2.0 Quick Installation Guide

34
ASRock H61M-VGS R2.0 / H61M-VS R2.0 Motherboard
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接

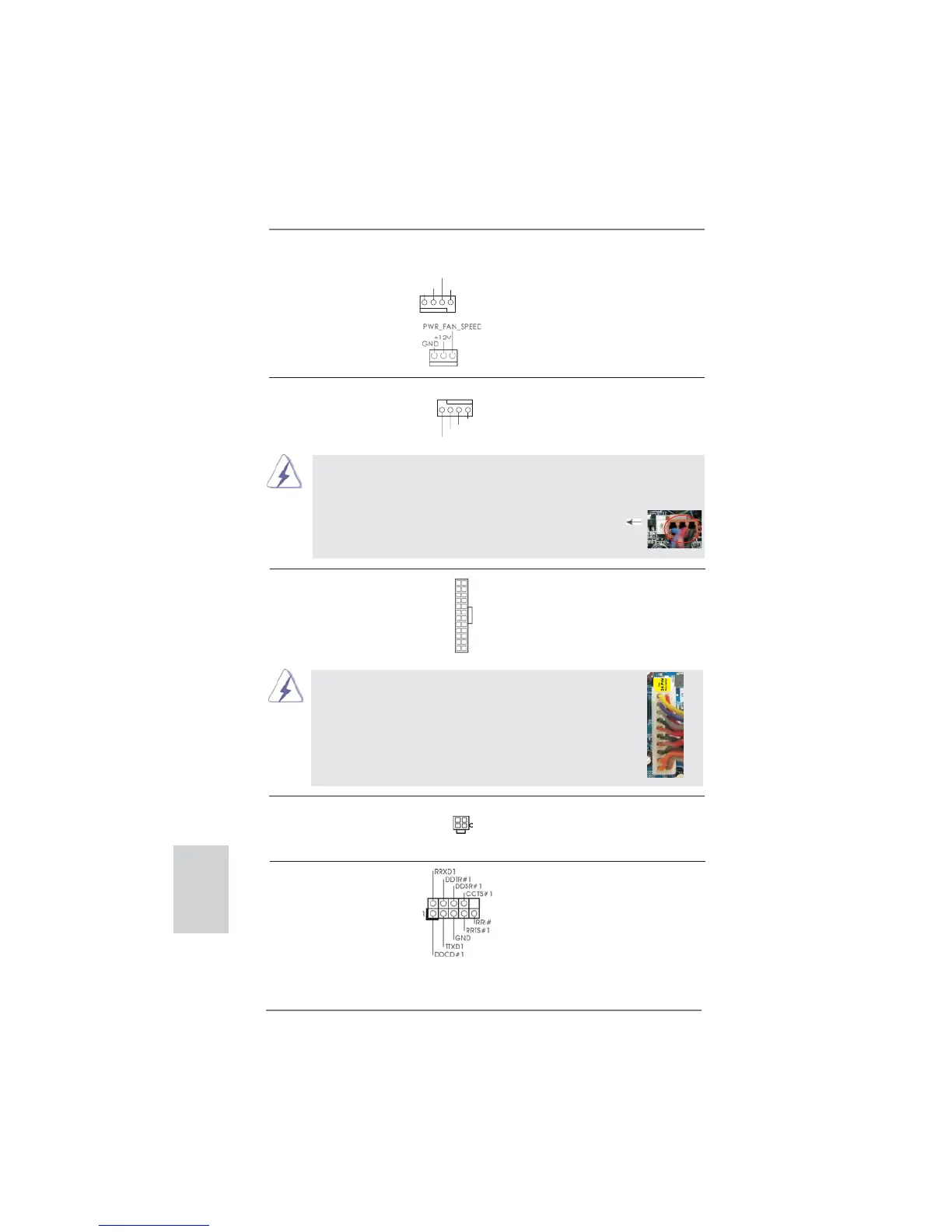

CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第3項)
相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2頁第4項)
機箱 , 電源風扇接頭 請將風扇連接線接到這個
(4 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第9項)
相接。
(3 針 PWR_FAN1)
(見第2頁第23項)
12
1
24
13
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1)
接口的外設。
(見第2頁第17項)
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(4 針 ATX12V1)
器接到這個接頭。
(見第2頁第2項)
簡體中文

ASROCK H61M-VS R2.0 Specifications

General

Chipset	Intel H61
CPU Socket	LGA 1155
Maximum Memory	16GB
Storage Interface	4 x SATA 3Gb/s
LAN	Realtek RTL8111E Gigabit LAN
Form Factor	Micro ATX
Video Outputs	1 x D-Sub
Power Connector	24-pin ATX, 4-pin ATX 12V
Memory Slots	2 x DIMM
Memory Standard	DDR3 1600/1333/1066
Expansion Slots	1 x PCIe 2.0 x1
USB Ports	8 x USB 2.0
Audio	Realtek ALC662 5.1-Channel HD Audio
