43

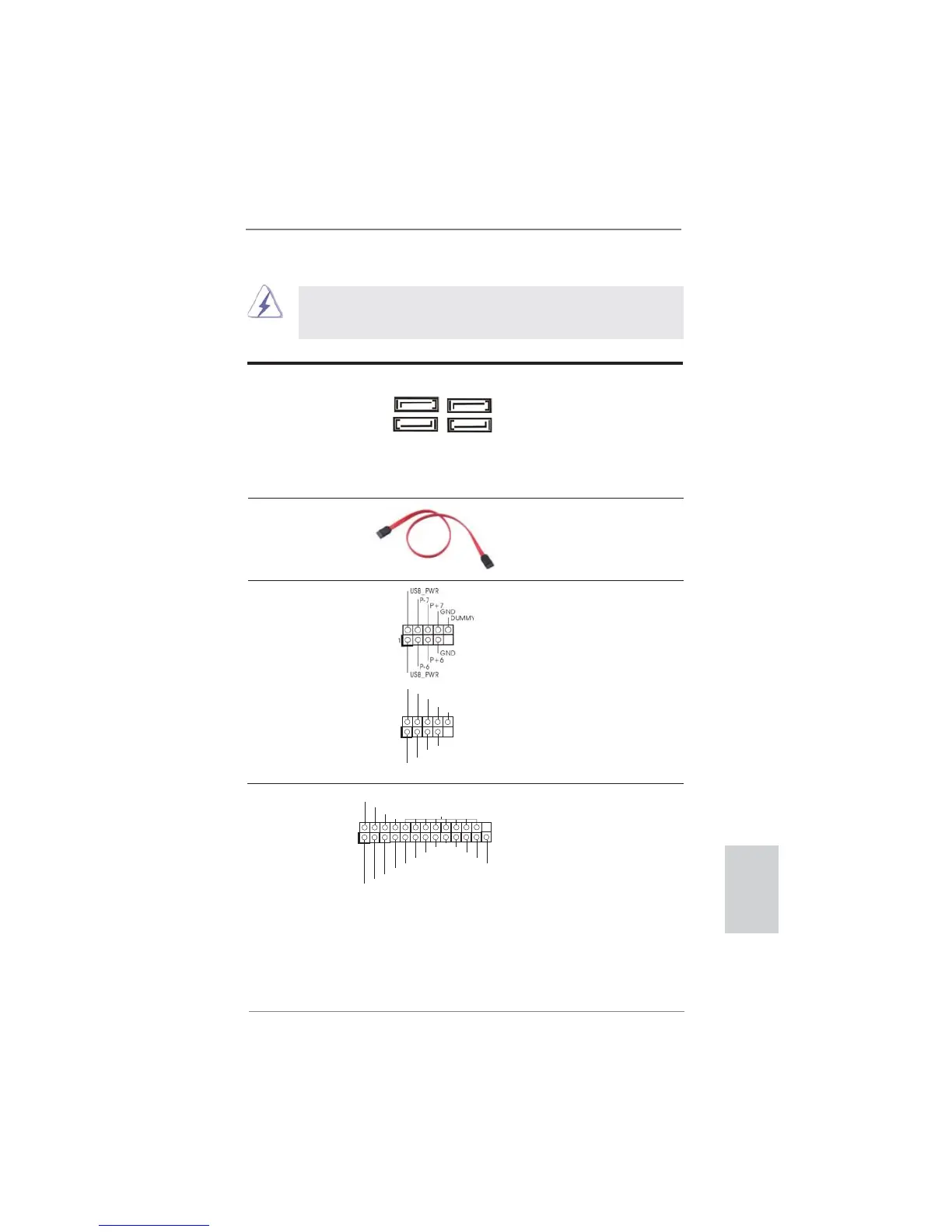

ASRock H61M-VGS R2.0 / H61M-VS R2.0 Motherboard
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII
(選配)
碟或者主機板上的SATAII 接口。
Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_0: 見第 2 頁第 10 )
(SATAII) 接口支援 SATA 數據
(SATA2_1: 見第 2 第8項)
線作為內部儲存設置。
(SATA2_2: 見第 2 頁第 12 )
目前 SATAII 界面理論上
(SATA2_3: 見第 2 頁第 11 )
可提供高達 3.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的,請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB6_7)
USB 2.0 接口之外,這款
(見第2頁第15項)
主機板有兩組 USB 2.0
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
(見第2頁第16項)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_1
SATA2_0
SATA2_3
SATA2_2
印表機接針 這是一個連接印表機的接
(25 針 LPT1)
口,方便您連接印表機設
(見第2頁第18項)
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
