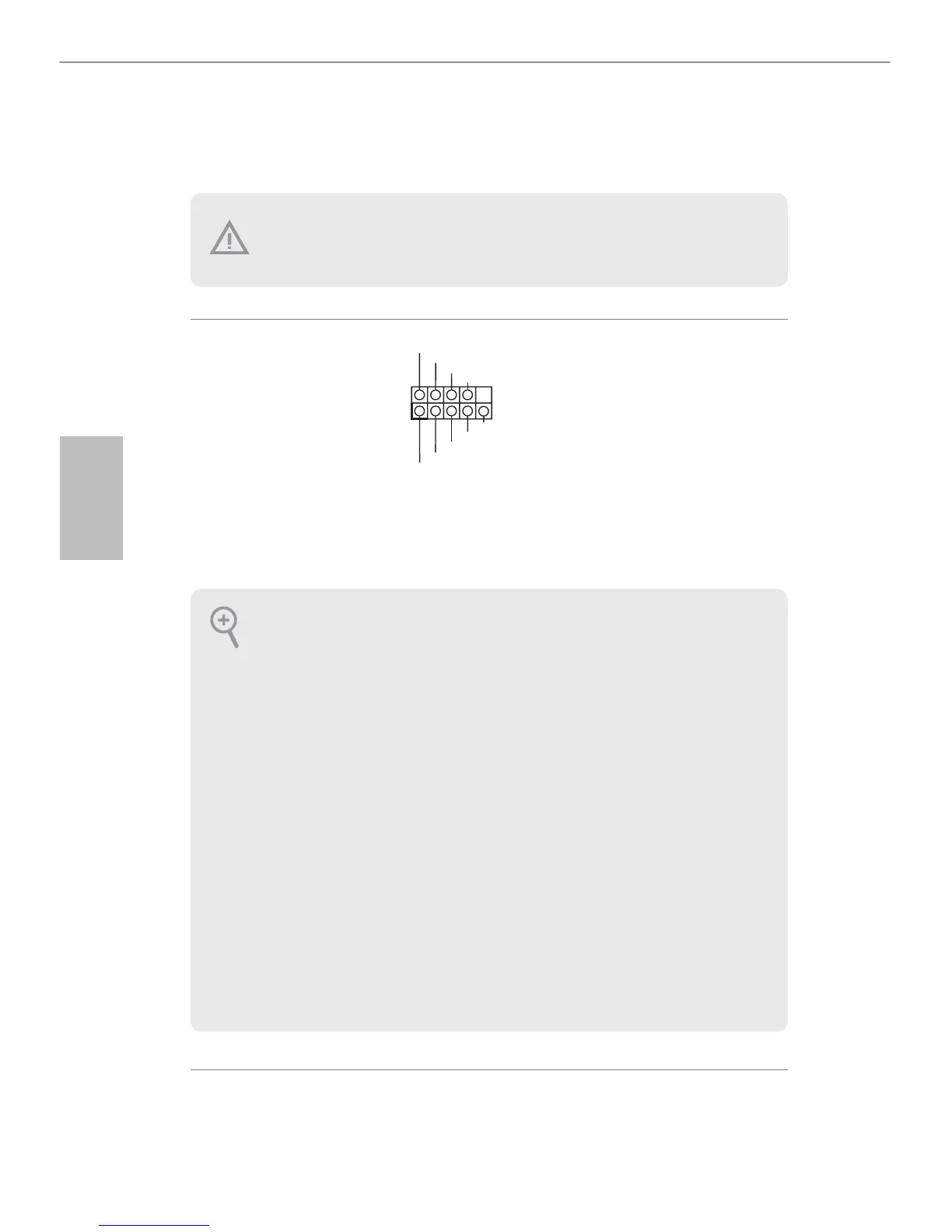

GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源LED）：
シャーシ前面パネルの電源ステータス表示ランプに接続してください。 システム
稼働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブア
クティビティLED、スピーカーなどから構成されます。 シャーシの前面パネルモ
ジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当て
が正しく合致していることを確かめてください。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ
ります。
