56
Italiano

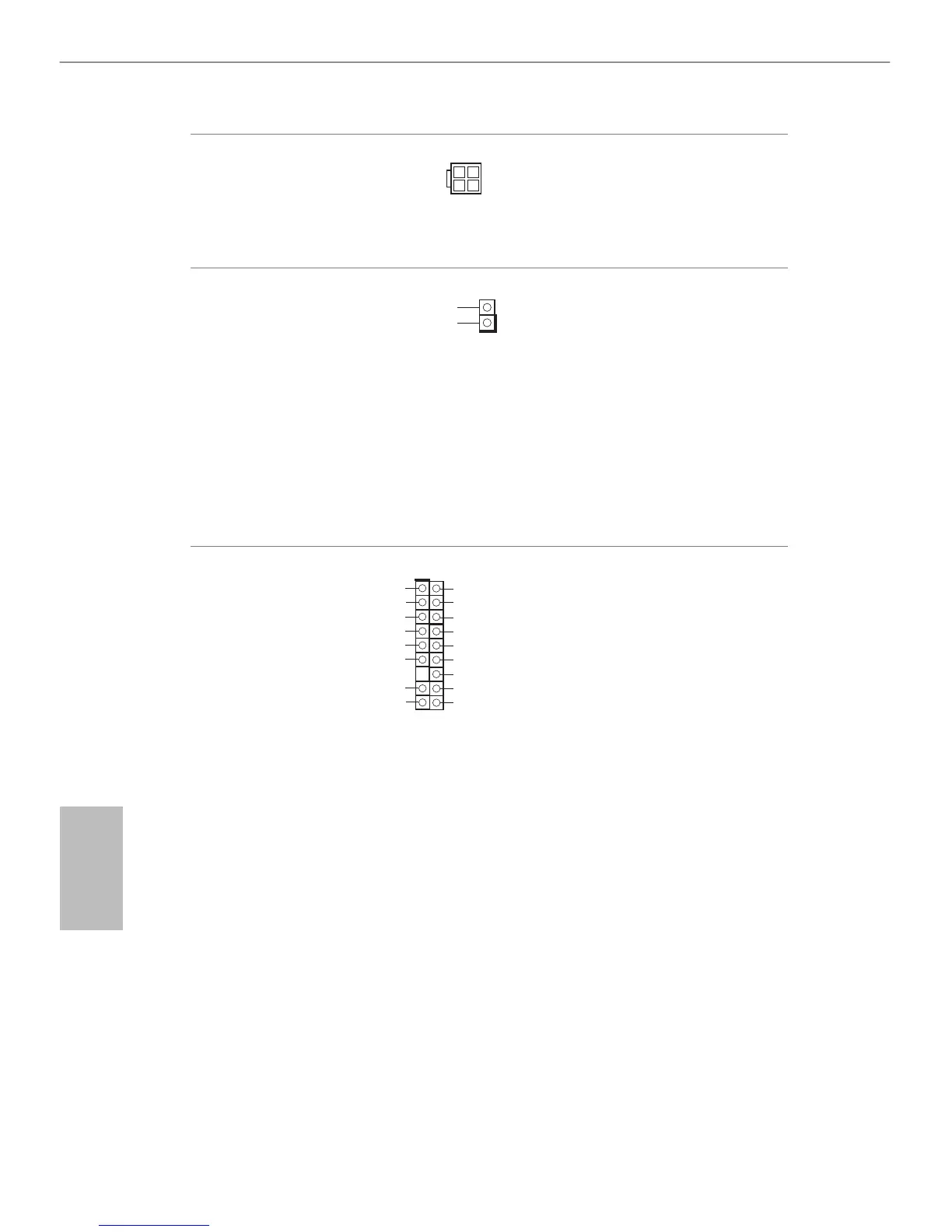

Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 4 pin)
(vedere pag. 1, n. 2)
Collegare un alimentatore
ATX 12 V a questo
connettore.
Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 5)
Questa scheda madre
supporta la funzionalità di
rilevamento CASE OPEN
che rileva se il coperchio
dello chassis è stato
rimosso. Questa funzione
richiede uno chassis
con caratteristiche di
rilevamento di intrusione
nello chassis.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 7)
Questo connettore
supporta il sistema
Trusted Platform Module
(TPM), che può archiviare
in modo sicuro chiavi,
certicati digitali,
password e dati. Un
sistema TPM permette
anche di potenziare la
sicurezza della rete, di
proteggere identità digitali
e di garantire l'integrità
della piattaforma.
1
Signal
GND
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
