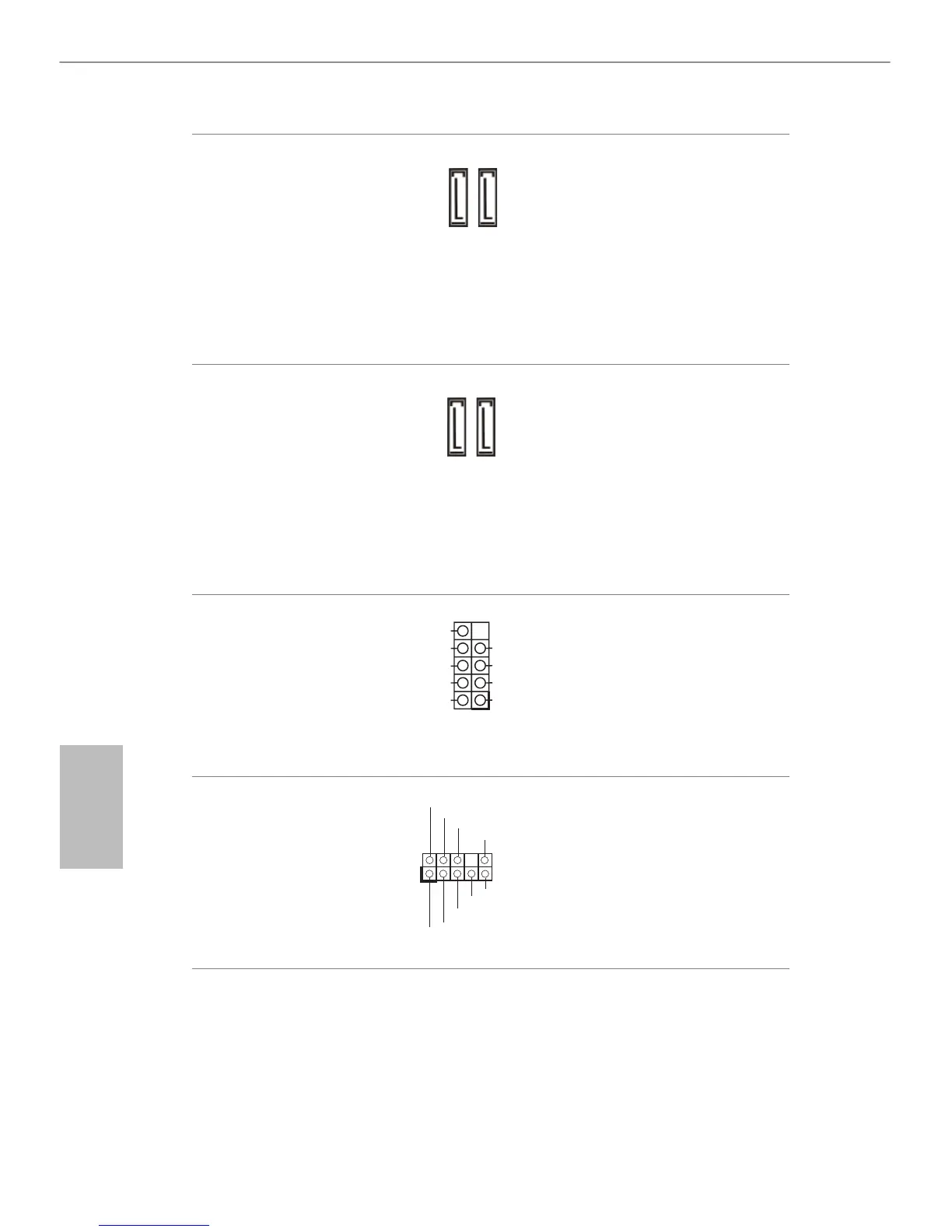

Conectores Serie ATA2
(SATA_2:
consulte la pág.1, N.º 13)
(SATA_3:
consulte la pág.1, N.º 14)
Estos dos conectores
SATA2 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 3,0 Gb/s.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 11)
(SATA3_1:
consulte la pág.1, N.º 12)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_4_5 de 9 pines)
(consulte la pág.1, N.º 10)
(USB_6_7 de 9 pines)
(consulte la pág.1, N.º 8)
Además de cuatro puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 15)
Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
