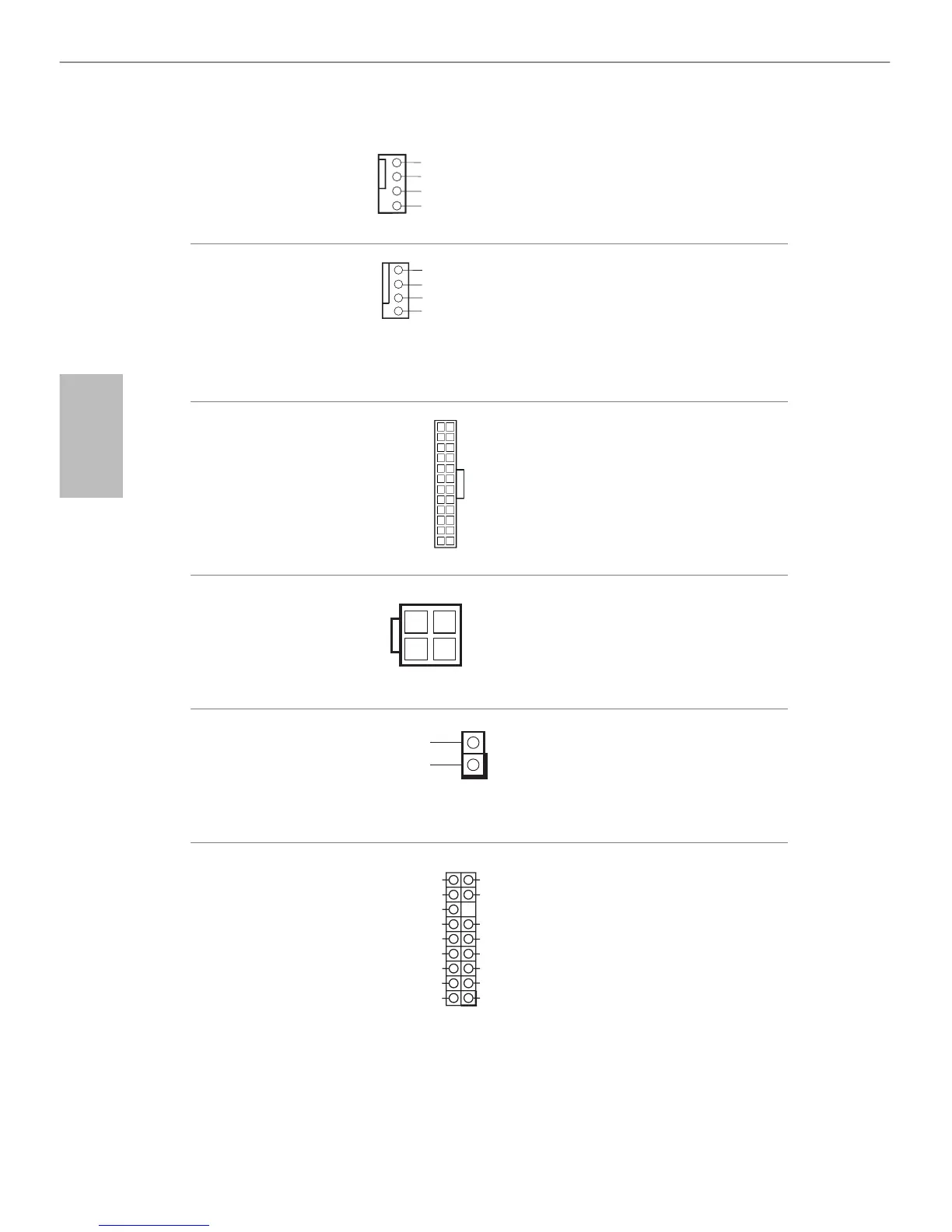

机箱风扇接口
(4 针 CHA_FAN1)
( 见第 1 页， 第 11 个 )
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
(4 针 CPU_FAN1)
( 见第 1 页， 第 6 个 )
此主板提供 4 针 CPU 风
扇（静音风扇）接口。如
果您打算连接 3 针 CPU
风扇，请将它连接到针
脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
( 见第 1 页，第 5 个 )
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
ATX 12V 电源接口
(8 针 ATX12V1)
( 见第 1 页，第 1 个 )
此主板提供 8 针 ATX
12V 电源接口。要使用 4
针 ATX 电源，请沿针脚
1 和针脚 5 插接它。
机箱侵入接脚 (2 针 CI1)
( 见第 1 页，第 4 个 )
此主板支持 CASE OPEN（机箱
打开）检测功能 - 检测机箱盖
是否拆下。此功能需要采用侵
入检测设计的机箱。
TPM 接脚
(17 针 TPMS1)
( 见第 1 页，第 12 个 )
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
1
Signa
l
GND
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GNDF_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
