ASROCK H81M-ITX Installation Guide

34
Deutsch

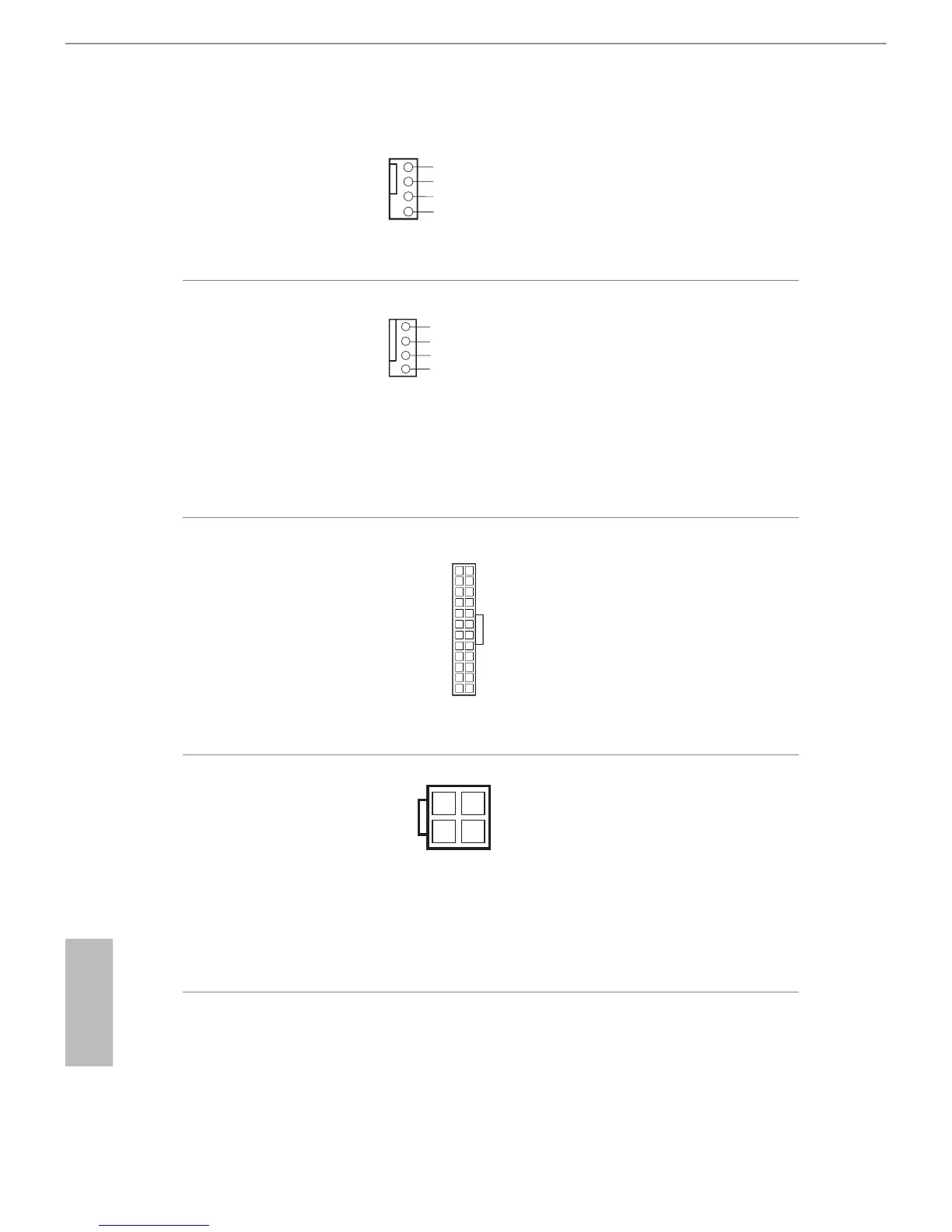

Gehäuselüeranschluss
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 11)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 6)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-
12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
