ASROCK H81M-ITX Installation Guide

84
Português

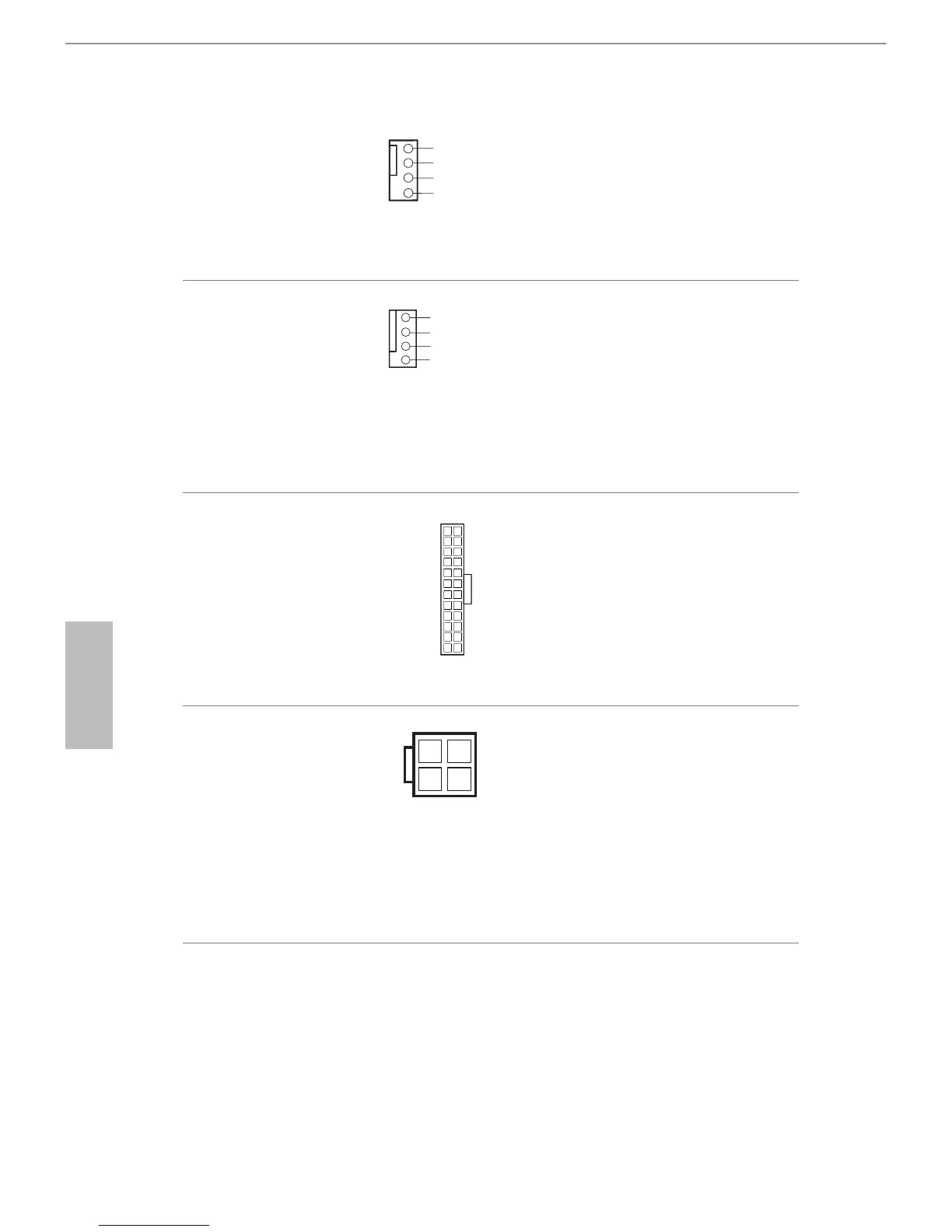

Conector da ventoinha do
chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 11)
Ligue o cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 6)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 5)
Esta placa principal
inclui um conector de
alimentação de ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1, N.º 1)
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 8 pinos. Para utilizar
uma fonte de alimentação
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
