ASRock P67 Pro3 Motherboard
Шаг 4. Закройте гнездо:
Шаг 4-1. Поверните прижимную пластину так, чтобы
она легла на интегрированный радиатор.
Шаг 4-2. Слегка надавливая на прижимную
пластину, закройте прижимной рычаг.
Шаг 4-3. Закрепите прижимной рычаг так, чтобы
он вошел под фиксирующий выступ
прижимной пластины.

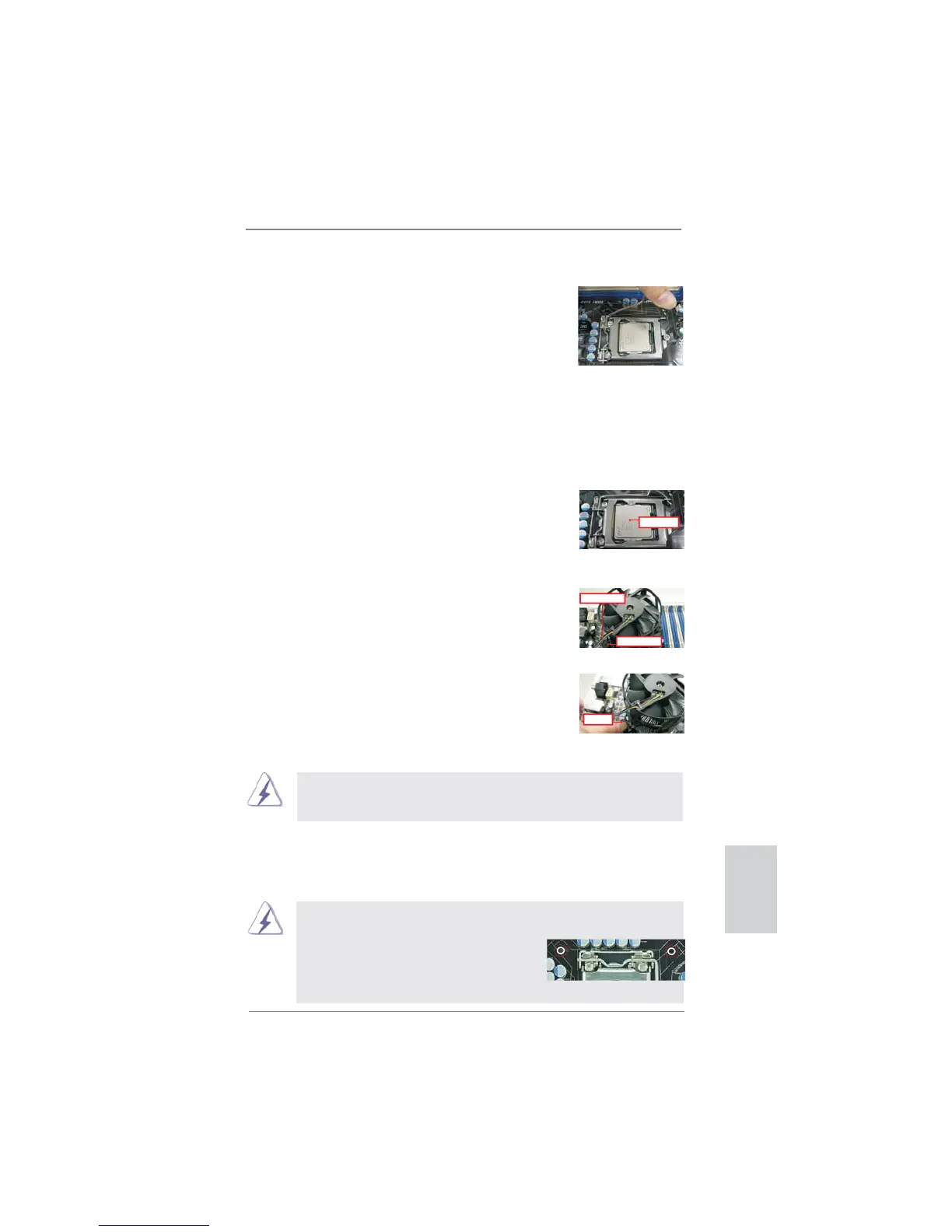

2.2 Установка вентилятора и радиатора процессора
Для правильной установки соблюдайте инструкции, приведенные в описании к вашему
вентилятору и радиатору процессора.
Следующий пример иллюстрирует установку радиатора для 1155-контактного процессора.
Шаг 1. Нанесите теплопроводящий материал на центр
интегрированного радиатора на поверхности гнезда.
Шаг 2. Поместите радиатор на гнездо. Убедитесь,
что кабели вентилятора развернуты в сторону,
ближайшую к разъему вентилятора процессора на
материнской плате (CPU_FAN1, см. стр. 2, пункт 3).
Шаг 3. Совместите защелки со сквозными отверстиями на
материнской плате.
Шаг 4. Поверните защелку по часовой стрелке, а затем
надавите на колпачок защелки большим пальцем,
чтобы установить и зафиксировать ее. Повторите эту
процедуру для остальных защелок.
Если вы нажмете на защелки, не повернув их по часовой
стрелке, радиатор нельзя будет закрепить на материнской
плате.
Шаг 5. Подсоедините контактную колодку вентилятора к разъему вентилятора процессора
на материнской плате.
Шаг 6. Закрепите свободную часть кабеля с помощью стяжки, чтобы кабель не мог
помешать работе вентилятора или соприкасаться с другими компонентами.
(Нажмите вниз (в 4 местах))
(Нанесите теплопроводящий материал)
(Гнезда защелок направлены наружу)
Русский
(Кабели вентилятора на стороне, ближайшей
к разъему на материнской плате)
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
Внимание, данная материнская плата поддерживает функцию
Combo Cooler Option (C.C.O.), обеспечивающую возможность
установки двух разных типов кулеров –
под Socket LGA775, LGA 1155 или LGA1156.
Отверстия с белой каймой предназначены
для установки кулеров под Socket LGA1155/1156.

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
