ASROCK P67 PRO3 Quick Installation Guide

144
ASRock P67 Pro3 Motherboard
Разъемы Serial ATAII Два соединителя Serial ATAII
(SATA2_2, см. стр. 2, п. 18)
предназначаются для
(SATA2_3, см. стр. 2, п. 17)
подключения внутренних
(SATA2_4, см. стр. 2, п. 19)
устройств хранения с
(SATA2_5, см. стр. 2, п. 20)
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.

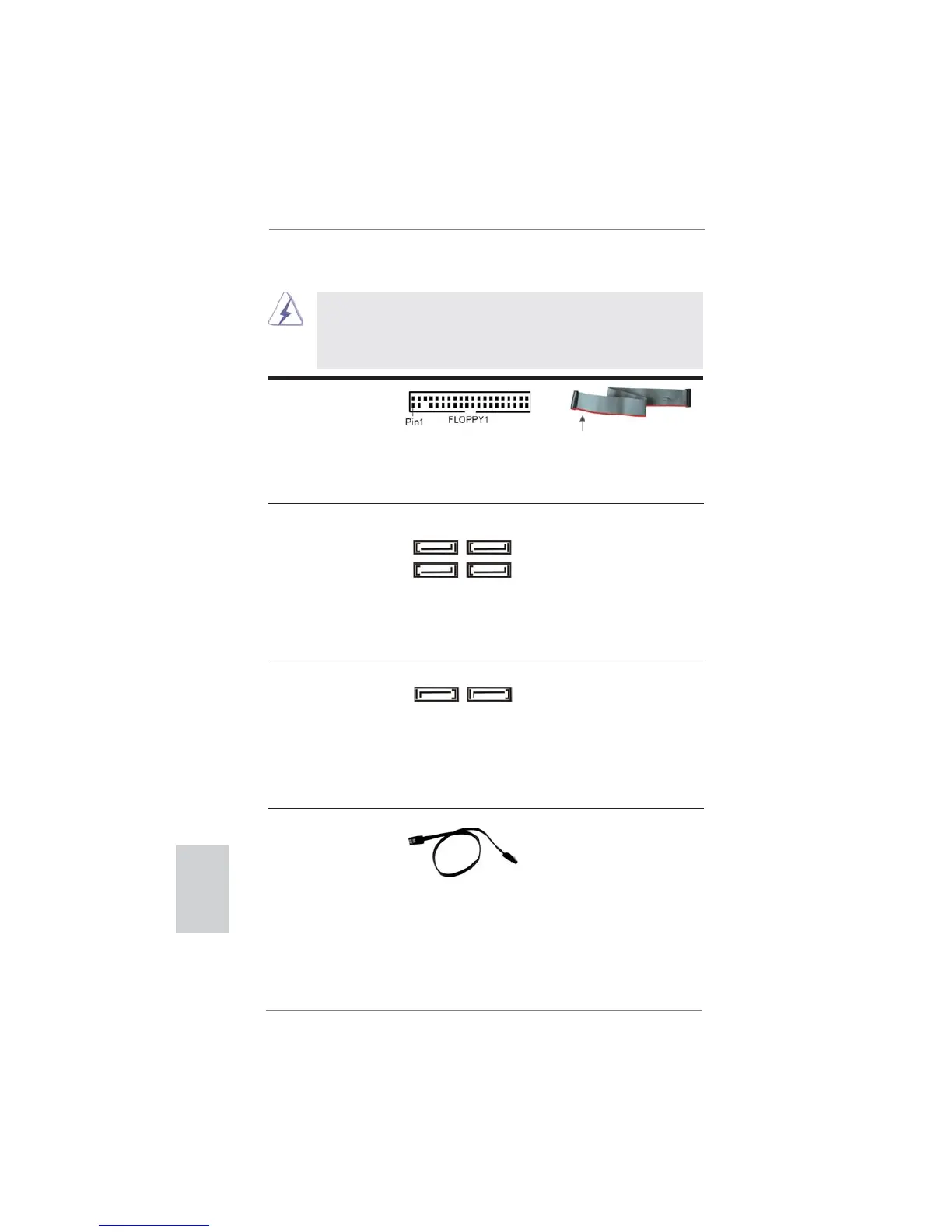

2.6 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъем дисковода
гибких дисков
(33-контактный FLOPPY1)
(см. стр. 2, п. 29)
Примечание. Убедитесь, что сторона кабеля с красной полосой соответствует
контакту 1 на разъеме.
la banda roja debe quedar en el
mismo lado que el contacto 1
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 16)
предназначаются для
(SATA3_1, см. стр. 2, п. 15)
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Русский
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
