ASROCK P67 PRO3 Quick Installation Guide

147
ASRock P67 Pro3 Motherboard
Русский

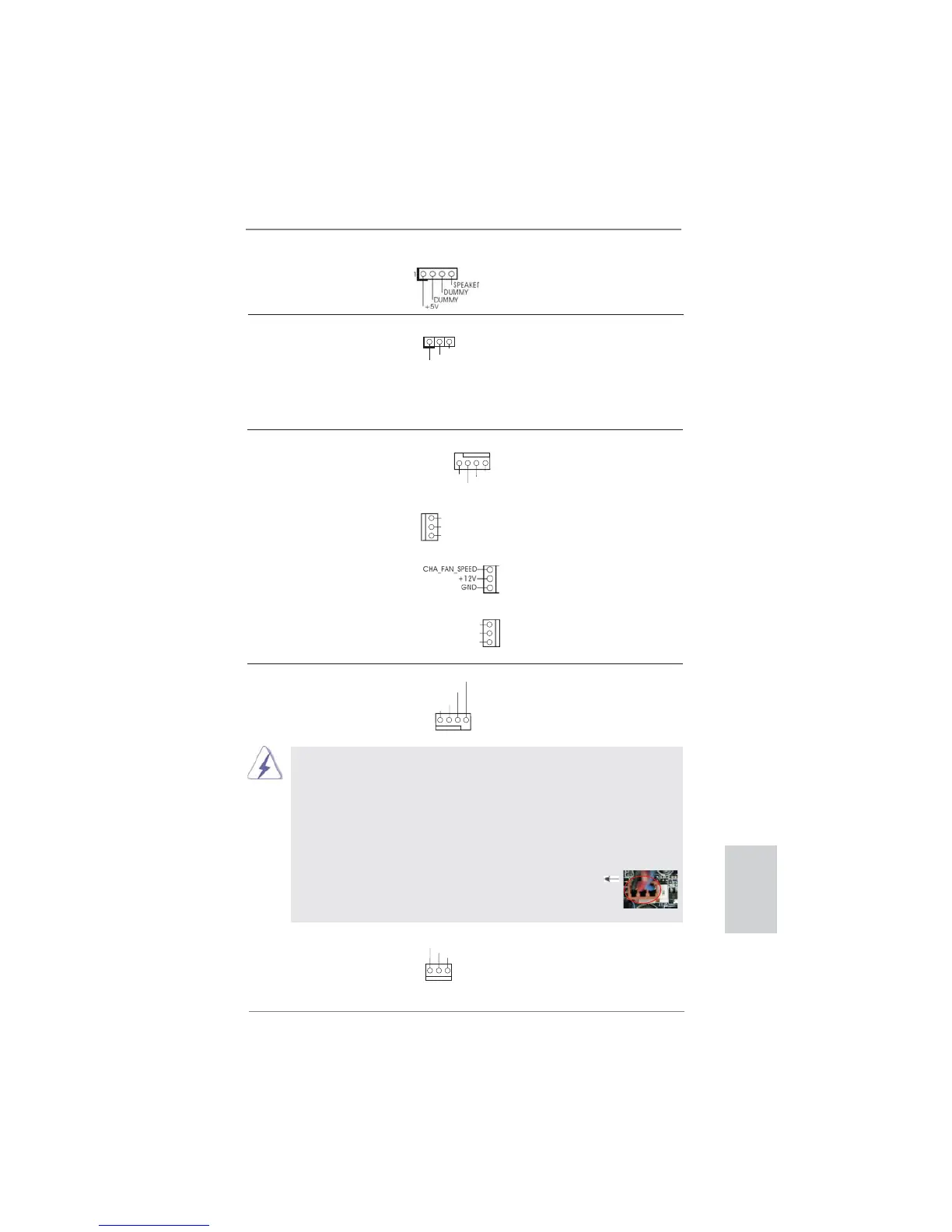

Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1)
кабель от динамика на корпусе
(см. стр. 2, п. 12)
компьютера.
Подключите кабели вентилятора
к соединителям и присоедините
черный шнур к штырю
заземления.
разъем Power LED Подключите индикатор Power LED
(3-контактный PLED1)
к этому разъему для отображения
(см. стр. 2, п. 11)
статуса питания системы. Этот
светодиод продолжит мигать в
режиме S1. Светодиод будет
выключен в режимах S3/S4 или
S5 (система выключена).
Chassis и Power Fan-соединители
(4-контактный CHA_FAN1)
(см. стр. 2, п. 27)
(3-контактный CHA_FAN2)
(см. стр. 2, п. 9)
1
PLED+
PLED+
PLED-
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN2_PWR
CHA_FAN_SPEED
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1)
так, чтобы черный провод
(см. стр. 2, п. 3)
соответствовал контакту земли.
Данная материнская плата поддерживает вентиляторы процессора
с 4-контактным разъемом (функция тихого режима вентилятора),
однако вентиляторы с 3-контактным разъемом также будут успешно
работать, хотя функция управления скоростью вращения
вентилятора окажется недоступной. Если вы хотите подключить
вентилятор процессора с 3-контактным разъемом к разъему
вентилятора процессора на данной материнской плате,
для этого
следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
(3-контактный CHA_FAN3)
(см. стр. 2, п. 38)
(3-контактный PWR_FAN1)
(см. стр. 2, п. 39)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
PWR_FAN_SPEED
(3-контактный CPU_FAN2)
(см. стр. 2, п. 2)
GND
+12V
CPU_FAN_SPEED

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
