ASROCK P67 PRO3 Quick Installation Guide

214
ASRock P67 Pro3 Motherboard

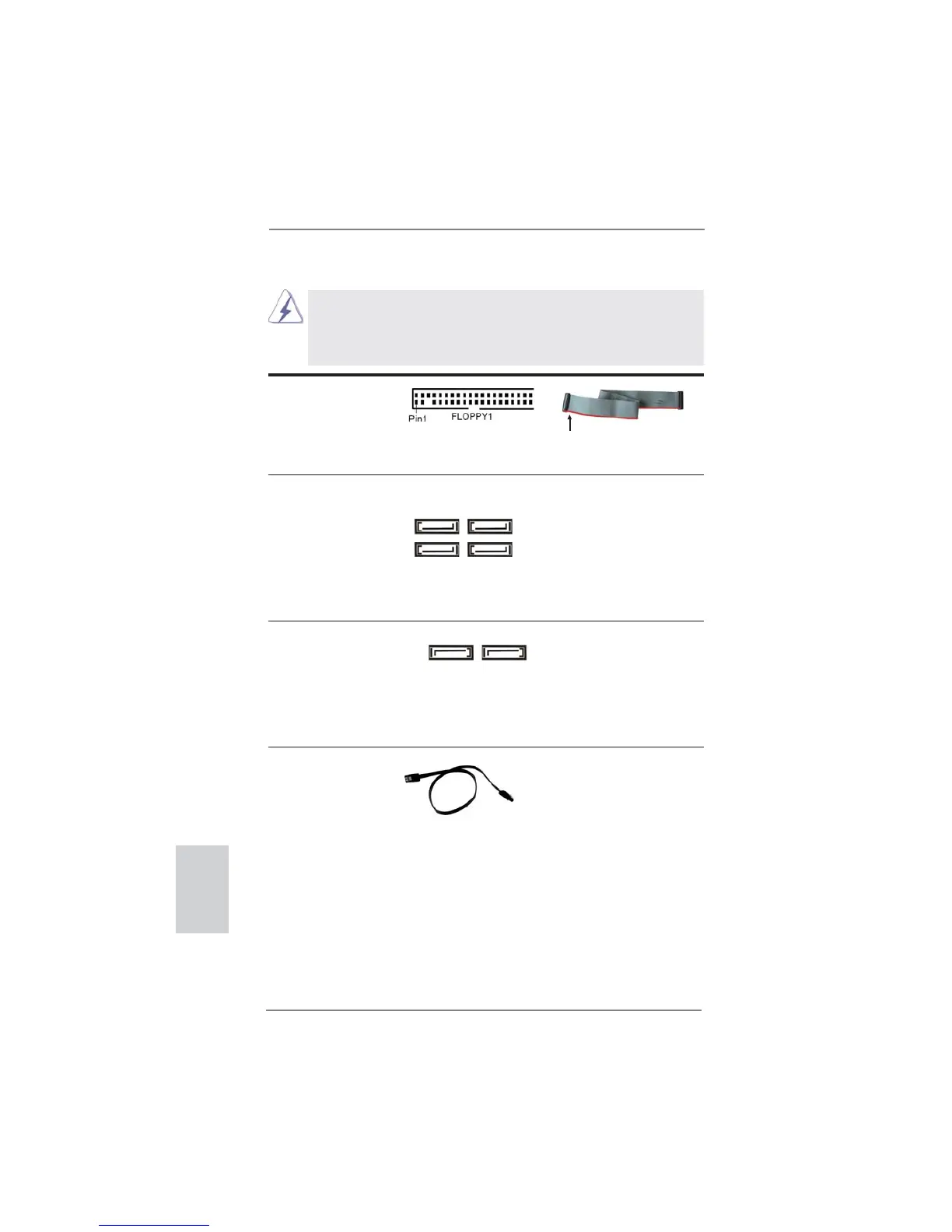

シリアル ATAII コネクタ これら 4 本のシリアル ATAII
SATA2_2:
(SATAII）コネクタは内蔵スト
ページ 2, アイテム 18 を参照
レーデバイスに使用する SATA
SATA2_3:
データケーブルに対応していま
ページ 2, アイテム 17 を参照
す。現在の SATAII インタフェー
SATA2_4:
スの最大データ転送速度は
ページ 2, アイテム 19 を参照
3.0 Gb/s です。
SATA2_5:
ページ 2, アイテム 20 を参照
赤い縞模様の側とピン 1
2.6 オンボードのヘッダとコネクタ類
FDD コネクタ
(33 ピン FLOPPY1)
ページ２アイテム 29 参照
注意 : ケーブルの赤い縞模様の側がコネクタのピン 1 側に接続されていることを確認してください。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA3 コネクタ これら 2 本のシリアル ATA3
SATA3_0: ページ 2, アイテム 16 を参照
(SATA3）コネクタは内蔵スト
SATA3_1: ページ 2, アイテム 15 を参照
レーデバイスに使用する SATA
データケーブルに対応していま
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII /
SATA3 ハードディスク、または SATAII
/ SATA3 コネクタに接続できます。
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4
日本語

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
