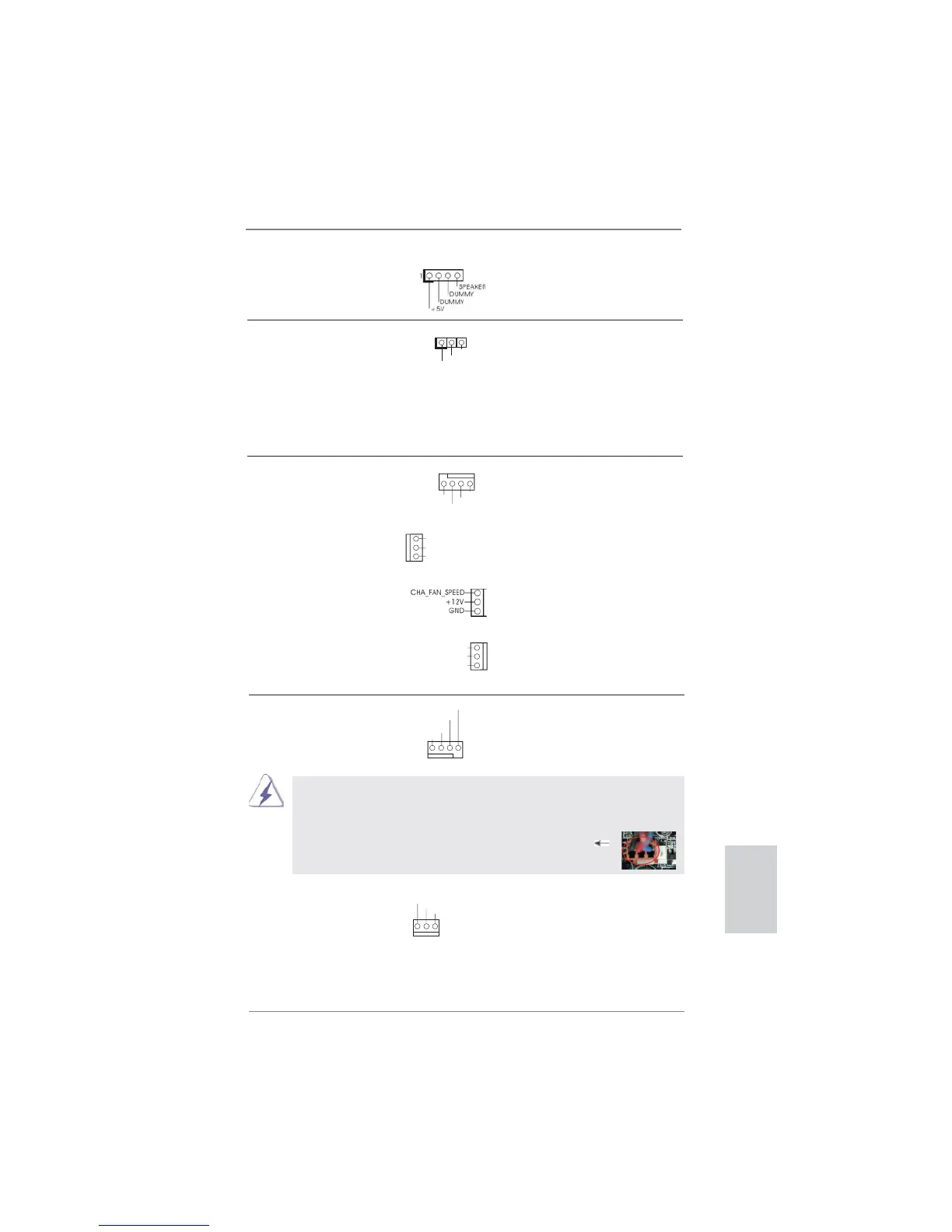

217
ASRock P67 Pro3 Motherboard
日本語
シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ２, アイテム 27 を参照
(3 ピン CHA_FAN2)
ページ２, アイテム 9 を参照
(3 ピン CHA_FAN3)
ページ２, アイテム 38 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 39 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1)
接続し、システム電源ステータスを
ページ２, アイテム 11 を参照
示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅し
続けます。S3/S4 ステータス、または
S5 ステータス ( 電源オフ ) の場合、
LED は消灯します。
シャーシスピーカーヘッダ
シャーシのスピーカーとこのヘッ
(4 ピン SPEAKER1)
ダを接続してください。
ページ２, アイテム 12 を参照
1
PLED+
PLED+
PLED-
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN2_PWR
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、
ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3
ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、
ピン 1-3 に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
CPU ファンコネクタ このコネクタには CPU ファンケー
(4 ピン CPU_FAN1)
ブルを接続します。黒いコードは
ページ２, アイテム 3 を参照
アースピンに接続してください。
(3 ピン CPU_FAN2)
ページ２, アイテム 2 を参照
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CPU_FAN_SPEED
