ASROCK P67 PRO3 Quick Installation Guide

236
ASRock P67 Pro3 Motherboard

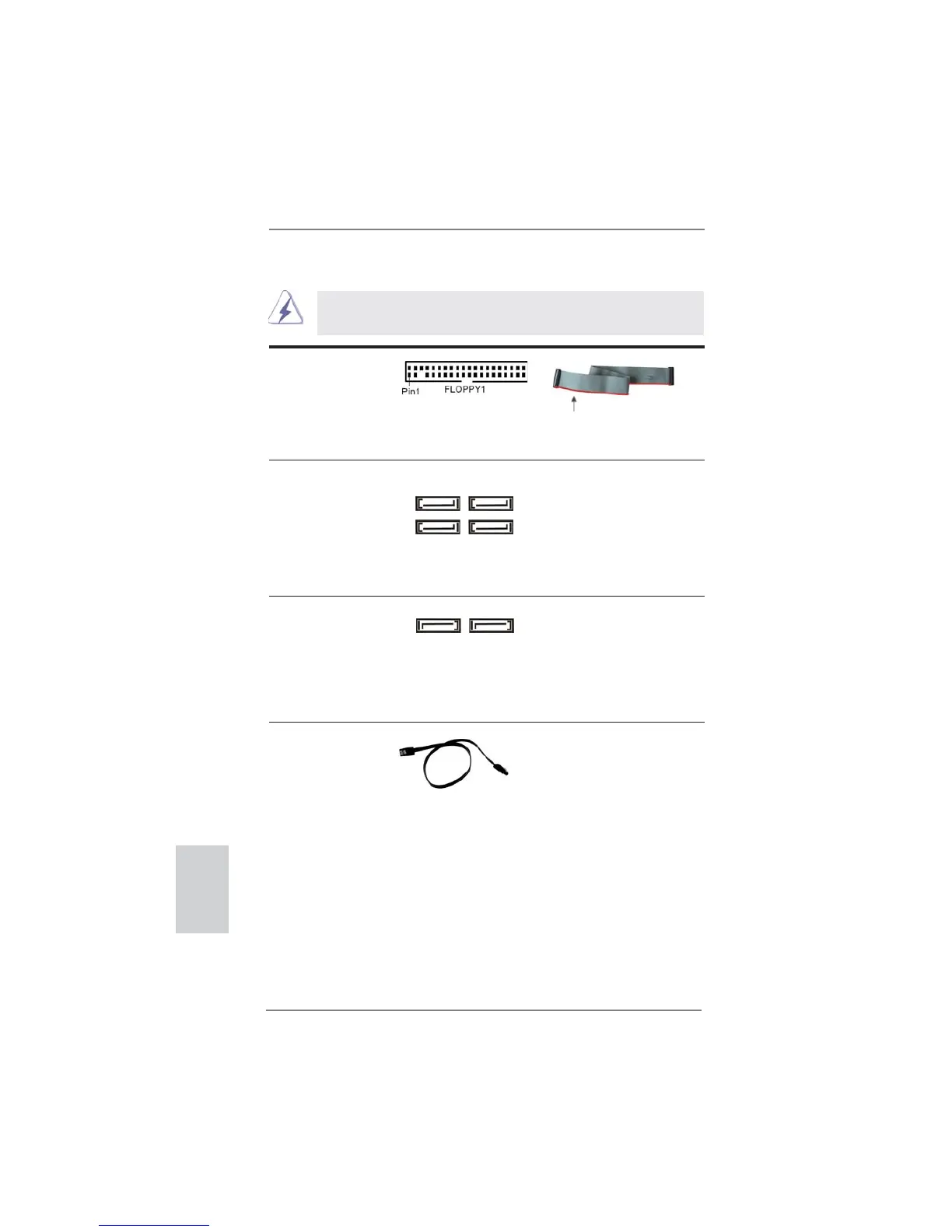

Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 18 項 )
(SATAII) 接口支持 Serial
(SATA2_3: 見第 2 頁第 17 項 )
(SATA) 數據線作為內部儲存
(SATA2_4: 見第 2 頁第 19 項 )
設置。目前 SATAII 界面理論
(SATA2_5: 見第 2 頁第 20 項 )
上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
(選配)
盤或者主板上的 SATAII/
SATA3 接口。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0: 見第 2 頁第 16 項 )
(SATA3) 接口支持 Serial
(SATA3_1: 見第 2 頁第 15 項 )
(SATA) 數據線作為內部儲存
設置。目前 SATA3 界面理論
上可提供高達 6.0Gb/s 的數
據傳輸速率。
2.6 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
軟驅接頭
（33 針 FLOPPY1）
(見第2頁第29項)
注意 : 請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。
將標示紅色斑紋的一邊插入第 1 針腳 (Pin1)
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4
簡體中文

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
