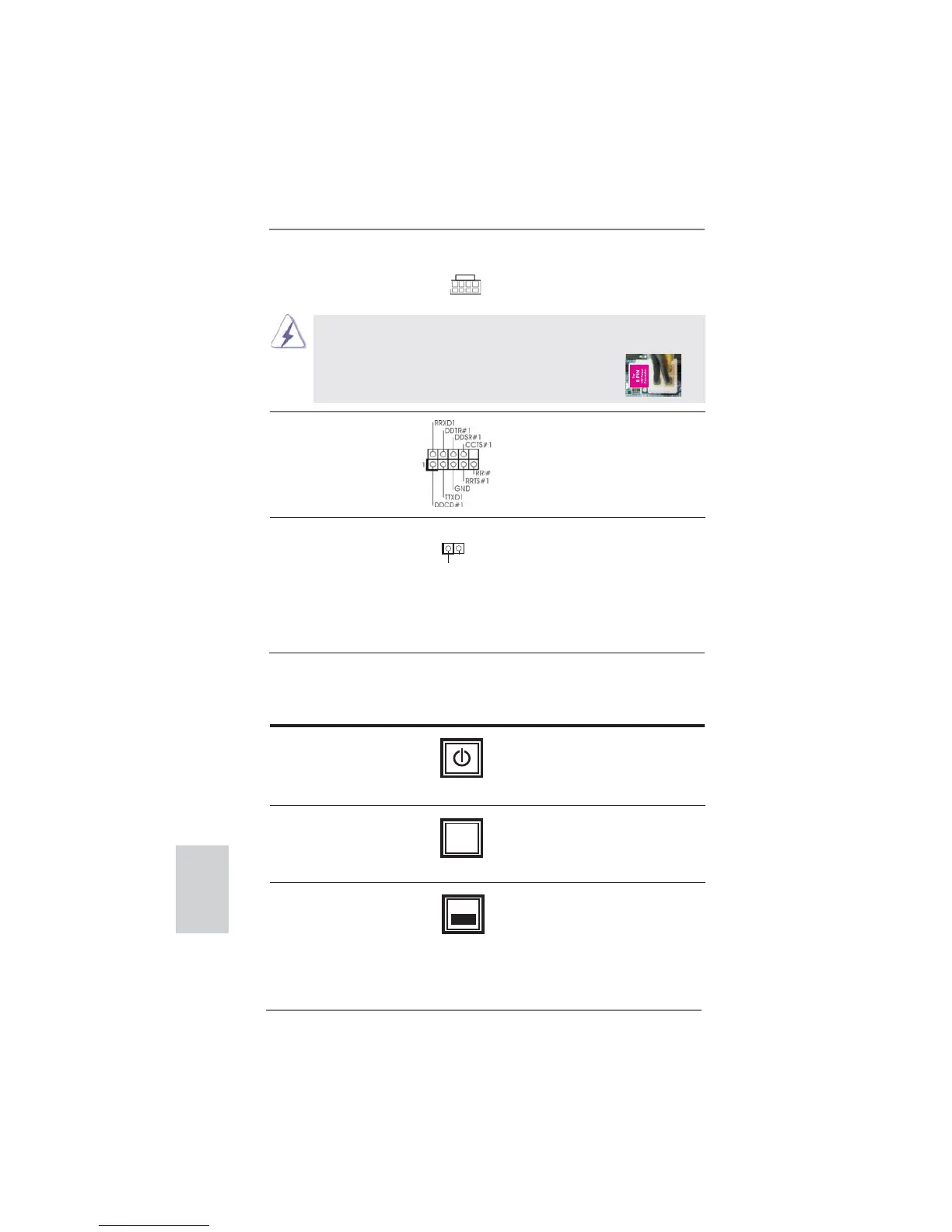

240
ASRock P67 Pro3 Motherboard
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
8 5
4 1
8 5
4 1
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(8 針 ATX12V1)
器接到這個接頭。
(見第2頁第1項)
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭,提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡,支持
(見第2頁第32項)
將電腦連接至帶 HDMI 的數字
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
串行接口連接器 這個 COM1 端口支持一個串行
(9 COM1)
接口的外設。
(見第2頁第30項)
SPDIFOUT
GND
1
2.7 快速開關
本主板有三個快速開關 : 電源開關 , 復位開關與 CMOS 數據清除開關 , 可讓用戶快速
開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。
電源開關 電源開關是一種快速開關 ,
(PWRBTN)
讓用戶快速開啟 / 關閉系
(見第2頁第23項)
復位開關 復位開關是一種快速開關 ,
(RSTBTN)
讓用戶快復位系
(見第2頁第22項)
CMOS 數據清除開關 CMOS 數據清除開關是一種快
(CLRCBTN)
速開關 , 可讓用戶快速清除
(見第3頁第16項)
CMOS 中的數據。
RESET
clr
CMOS
簡體中文
