ASROCK P67 PRO3 Quick Installation Guide

253
ASRock P67 Pro3 Motherboard
繁體中文
步驟 4. 關閉插槽：
步驟 4-1. 推下承載金屬框到 IHS 上。
步驟 4-2. 輕輕按壓承載金屬框的同時，扣
上承載槓桿扣具部分。
步驟 4-3. 將承載槓桿扣具部分壓著承載金
屬框的突出部分，鎖緊承載槓桿。

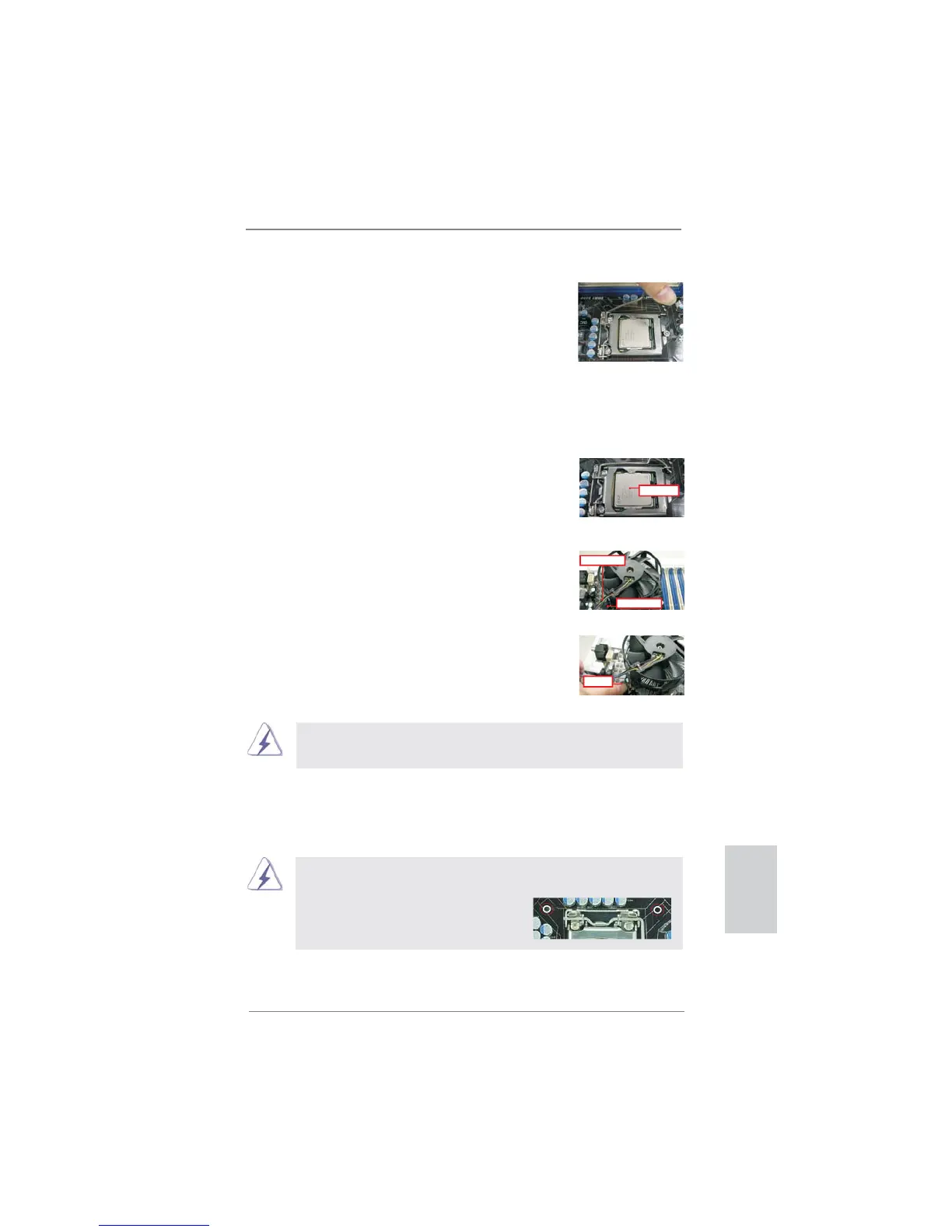

2.2 CPU 風扇和散熱片的安裝
為了正確安裝，請仔細閱讀 CPU 風扇和散熱片的使用指南。
下面是實例，插圖說明 1155 針 CPU 散熱片的安裝。
步驟 1. 在插槽表面上，將散熱膏抹到 IHS 中心上。
步驟 2. 放置散熱片到插槽上。確認風扇導線靠近主機
板 CPU 風扇接口一側。（CPU_FAN1，參閱第 2
頁第 3 項）。
步驟 3. 使扣具與主機板的穿孔成組對齊。
步驟 4. 順時針方向旋轉扣具，然後用拇指按壓扣具蓋
安裝並鎖住。其餘的扣具也依次重覆操作。
如果您按壓扣具但沒有順時針方向旋轉，那麼散熱片將無法穩固地固
定到主機板上。
步驟 5. 將風扇導線接頭接到主機板上的 CPU 風扇接
口。
步驟 6. 以打結方式安全處理過長的導線，以確保不影
響風扇的運轉或者接觸其他部件。
( 使用散熱膏 )
( 風扇導線一側盡可能靠近主機板接頭 )
( 扣具插槽要對正 )
(按壓(4位置))
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
請注意 : 本主機板支援組合散熱片選項 (C.C.O.) 提供具有彈性的選
項 , 讓您可使用三種不同的 CPU 散熱片類型 , 分別是 LGA775,LGA1155
與 LGA1156。白色的穿孔是供 LGA1155/1156
CPU 風扇使用。

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
