68
ASRock P67 Pro3 Motherboard
(Câbles du ventilateur du côté le plus
proche du connecteur sur la carte mère)
(Orifi ces des attaches
ressortant)
(Enfoncez (4 endroits))

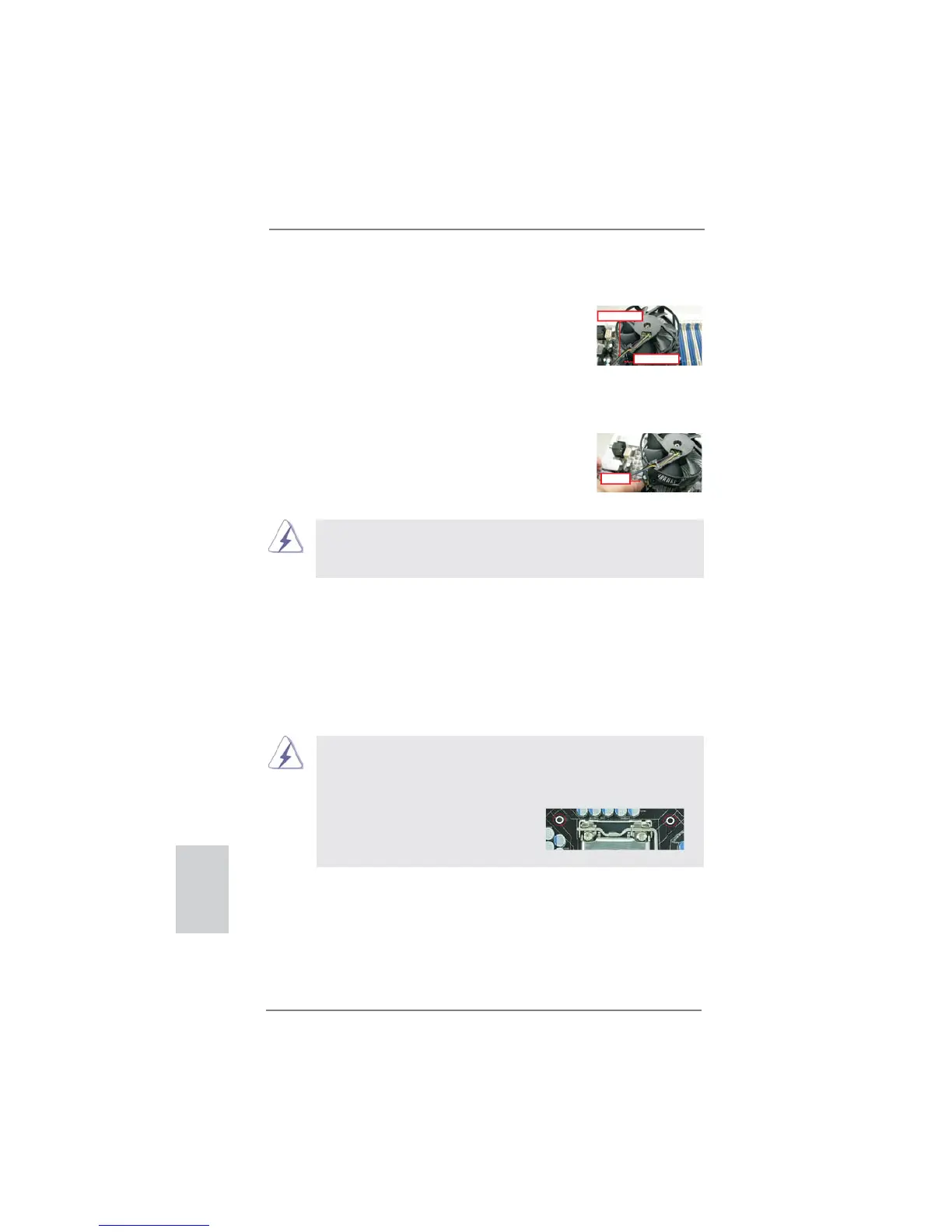

Etape 2. Placez le dissipateur thermique sur le socket.
Vérifi ez que les câbles du ventilateur sont
orientés vers le côté le plus proche du con-
necteur pour ventilateur de processeur sur la
carte mère (CPU_FAN1, voir page 2, no. 3).
Etape 3. Alignez les attaches avec la carte mère par
les orifi ces.
Etape 4. Faites tourner les attaches dans le sens
des aiguilles d’une montre, puis, du pouce,
enfoncez les capuchons des attaches pour les
installer et les verrouiller. Répétez l’opération
avec les autres attaches.
Si vous enfoncez les attaches sans les faire tourner dans le sens
des aiguilles d’une montre, le dissipateur thermique ne sera pas fi xé
sur la carte mère.
Etape 5. Connectez l’en-tête du ventilateur sur le con-
necteur pour ventilateur de processeur sur la
carte mère.
Etape 6. Fixez la longueur de câble en excès avec du
ruban adhésif pour vous assurer que le câble
ne gênera pas le fonctionnement du venti-
lateur ou n’entrera pas en contact avec les
autres composants.
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
Français
Veuillez noter que cette carte mère prend en charge l’option Combo
Cooler Option (C.C.O.), qui offre un choix fl exible pour adopter trois
types différents de refroidisseurs de CPU, les sockets LGA 775, LGA
1155 et LGA 1156. Les trous traversant blancs sont pour le ventila-
teur de CPU au socket LGA 1155/1156.
