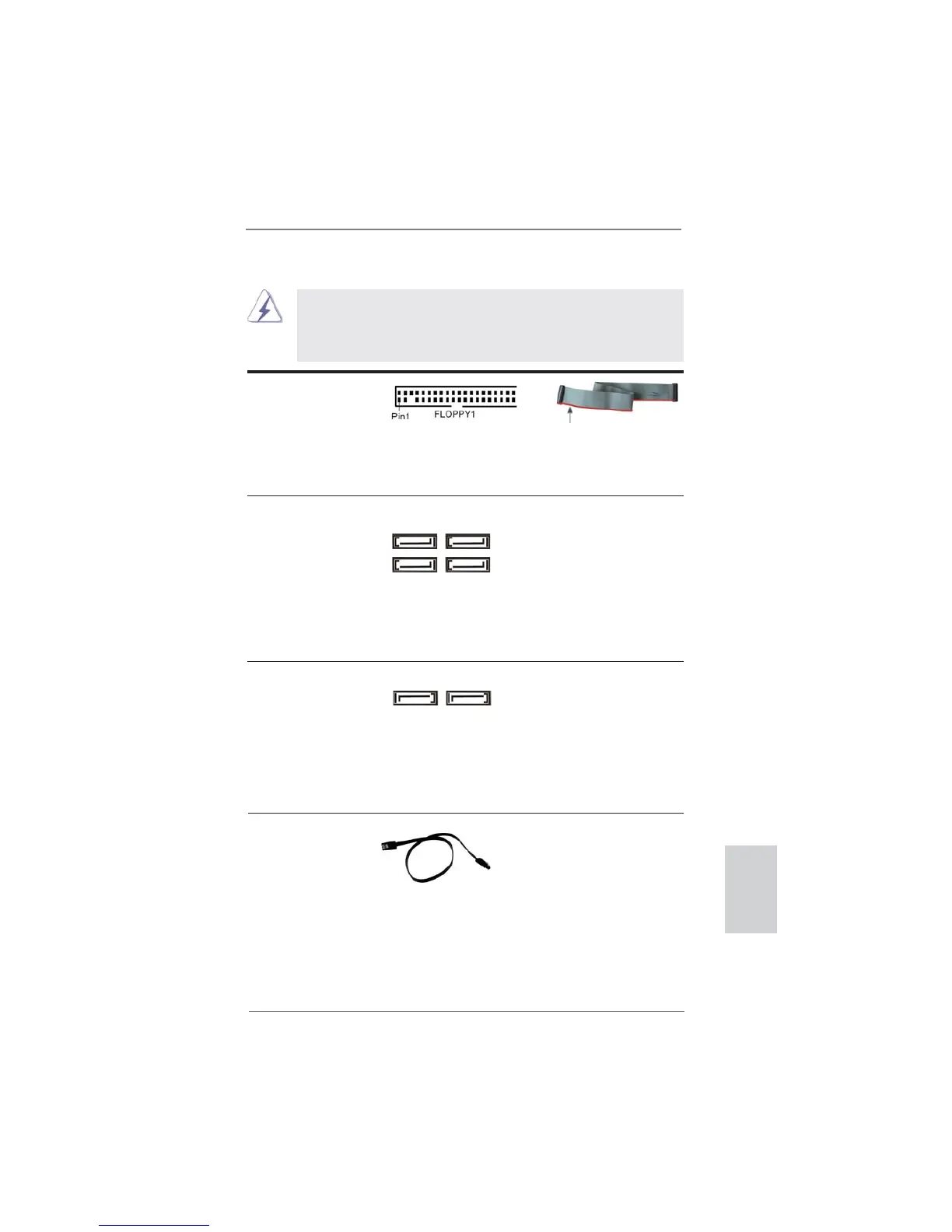

ASRock P67 Pro3 Motherboard
le côté avec fi l rouge côté
Broche1
2.6 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 29)
Note: Assurez-vous que le côté avec fi l rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteurs Série ATAII Ces quatre connecteurs Série
(SATA2_2: voir p.2 No. 18)
ATAII (SATAII) prennent en
(SATA2_3: voir p.2 No. 17)
charge les câbles SATA pour
(SATA2_4: voir p.2 No. 19)
les périphériques de stockage
(SATA2_5: voir p.2 No. 20)
internes. L’interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATA3_0: voir p.2 No. 16)
ATA3 (SATA3) prennent en
(SATA3_1: voir p.2 No. 15)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4
