ASROCK P67 PRO3 Quick Installation Guide

97
ASRock P67 Pro3 Motherboard
Italiano
Connettori Serial ATAII Questi quattro connettori Serial
(SATA2_2: vedi p.2 Nr. 18)
ATAII (SATAII) supportano cavi
(SATA2_3: vedi p.2 Nr. 17)
dati SATA per dispositivi di
(SATA2_4: vedi p.2 Nr. 19)
immagazzinamento interni.
(SATA2_5: vedi p.2 Nr. 20)
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
Lato del Pin1 con la striscia rossa

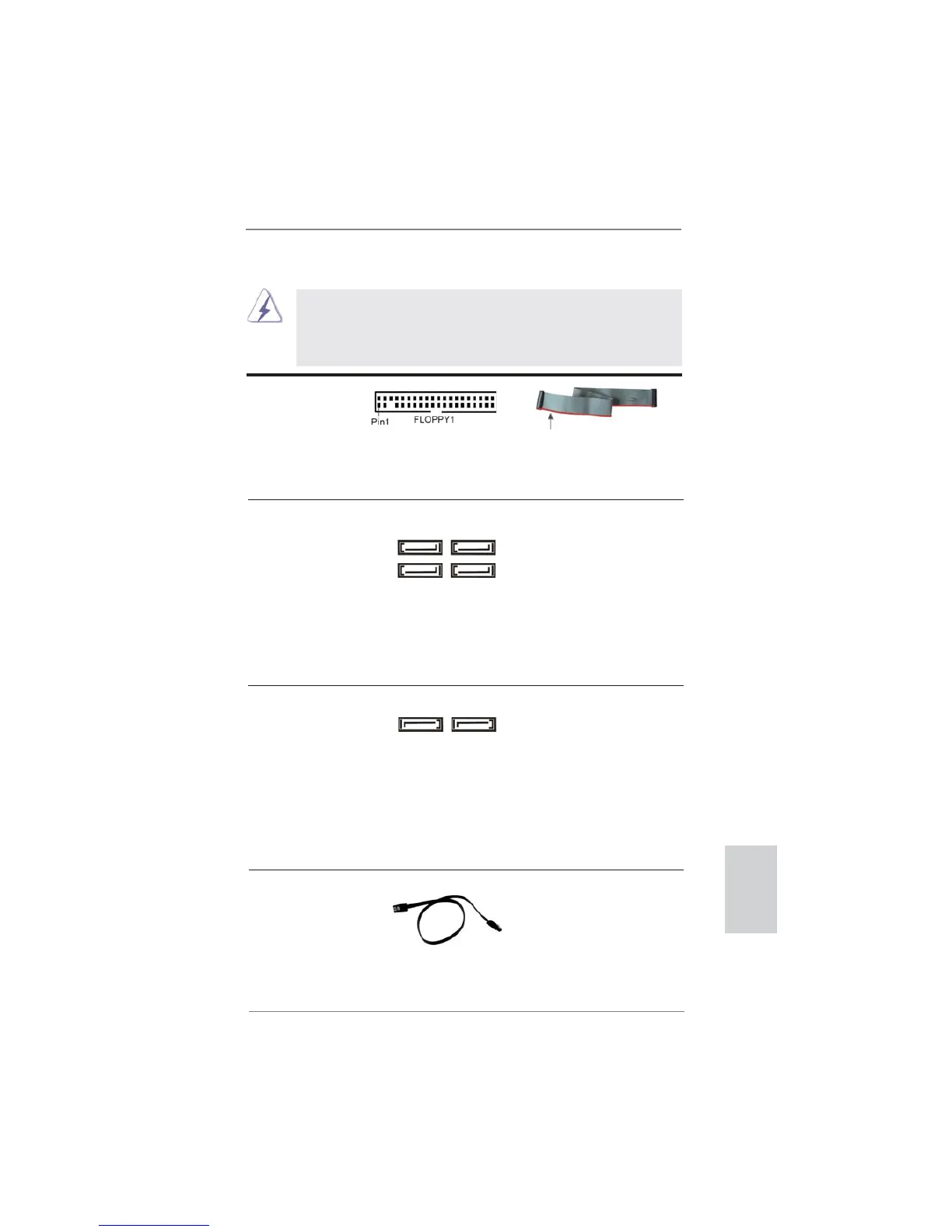

2.6 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 29)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettori Serial ATA3 Questi due connettori Serial
(SATA3_0: vedi p.2 Nr. 16)
ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.2 Nr. 15)
dati SATA per dispositivi di
immagazzinamento interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4

ASROCK P67 PRO3 Specifications

General

Form Factor	ATX
Chipset	Intel P67
Socket	LGA 1155
Memory Slots	4 x DIMM
Maximum Memory	32GB
Memory Type	DDR3
PCI Express x16	2
PCI Express x1	2
PCI Slots	2
SATA 6Gb/s	2
SATA 3Gb/s	4
USB 2.0 Ports	8
USB 3.0 Ports	2
LAN	Gigabit Ethernet
Audio	7.1 Channel HD Audio
