ASROCK P67 TRANSFORMER Quick Installation Guide

145
ASRock P67 Transformer Motherboard
Русский

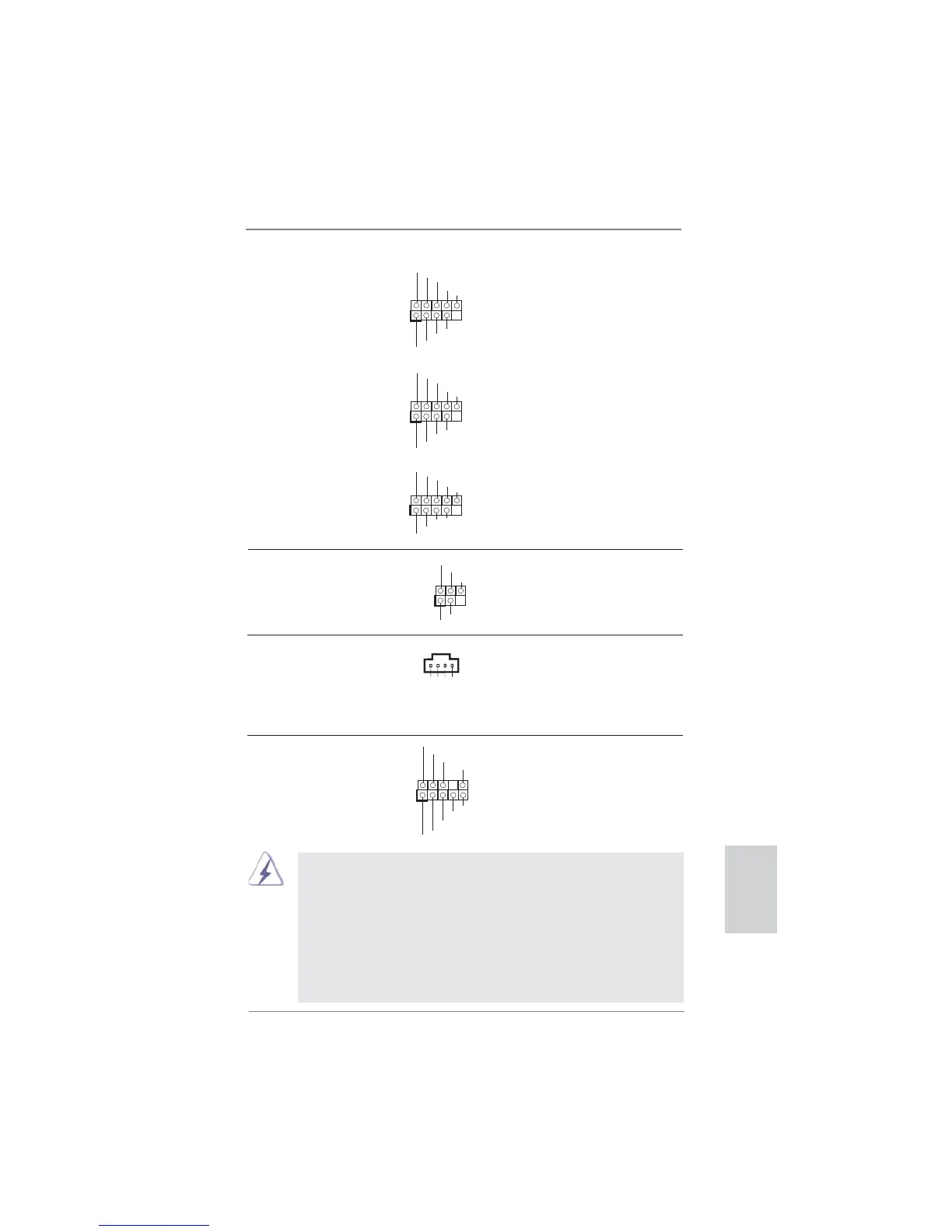

Колодка USB 2.0 Помимо шести стандартных
(9-контактный USB8_9)
портов USB 2.0 на панели ввода-
(см. стр. 2, п. 27)
вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB10_11)
(см. стр. 2, п. 26)
(9-контактный USB12_13)
(см. стр. 2, п. 25)
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1)
подключить дополнительный
(см. стр. 2, п. 29)
модуль беспроводного
инфракрасного
приемопередатчика.
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_P WR
P-10
GND
DUMMY
USB_P WR
P+10
GND
P-11
P+11
1
IRTX
+5VSB
DUMMY
IRRX
GND
Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения
(9-контактный HD_AUDIO1)
аудиокабеля передней панели,
(см. cтр. 2, п.32)
обеспечивающего удобное
подключение аудиоустройств и
управление ими.
1. Система High Defi nition Audio поддерживает функцию
автоматического обнаружения разъемов (Jack Sensing), однако
для ее правильной pаботы кабель панели в корпусе должен
поддерживать HDA. При сборке системы следуйте инструкциям,
приведенным в нашем руководстве и руководстве пользователя
для корпуса.
2. Если вы используете аудиопанель AC’97, подключите ее к колодке
аудиоинтерфейса передней панели следующим образом:
A. Подключите
выводы Mic_IN (MIC) к контактам MIC2_L.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
CD1
CD-L GND
GND
CD-R
Внутренние аудиоразъемы Эти разъемы позволяют
(4-контактный CD1)
получать входной
(см. cтр. 2, п.33)
стереофонический аудиосигнал
от таких источников, как
дисковод CD-ROM, DVD-ROM ТВ-
тюнер или карта MPEG.
