ASROCK P67 TRANSFORMER Quick Installation Guide

97
ASRock P67 Transformer Motherboard
Italiano
Connettori Serial ATAII Questi cinque connettori Serial
(SATAII_2: vedi p.2 Nr. 13)
ATAII (SATAII) supportano cavi
(SATAII_3: vedi p.2 Nr. 12)
dati SATA per dispositivi di
(SATAII_4: vedi p.2 Nr. 15)
immagazzinamento interni.
(SATAII_5: vedi p.2 Nr. 14)
ATAII (SATAII) supportano cavi
(SATAII_6: vedi p.2 Nr. 8)
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.

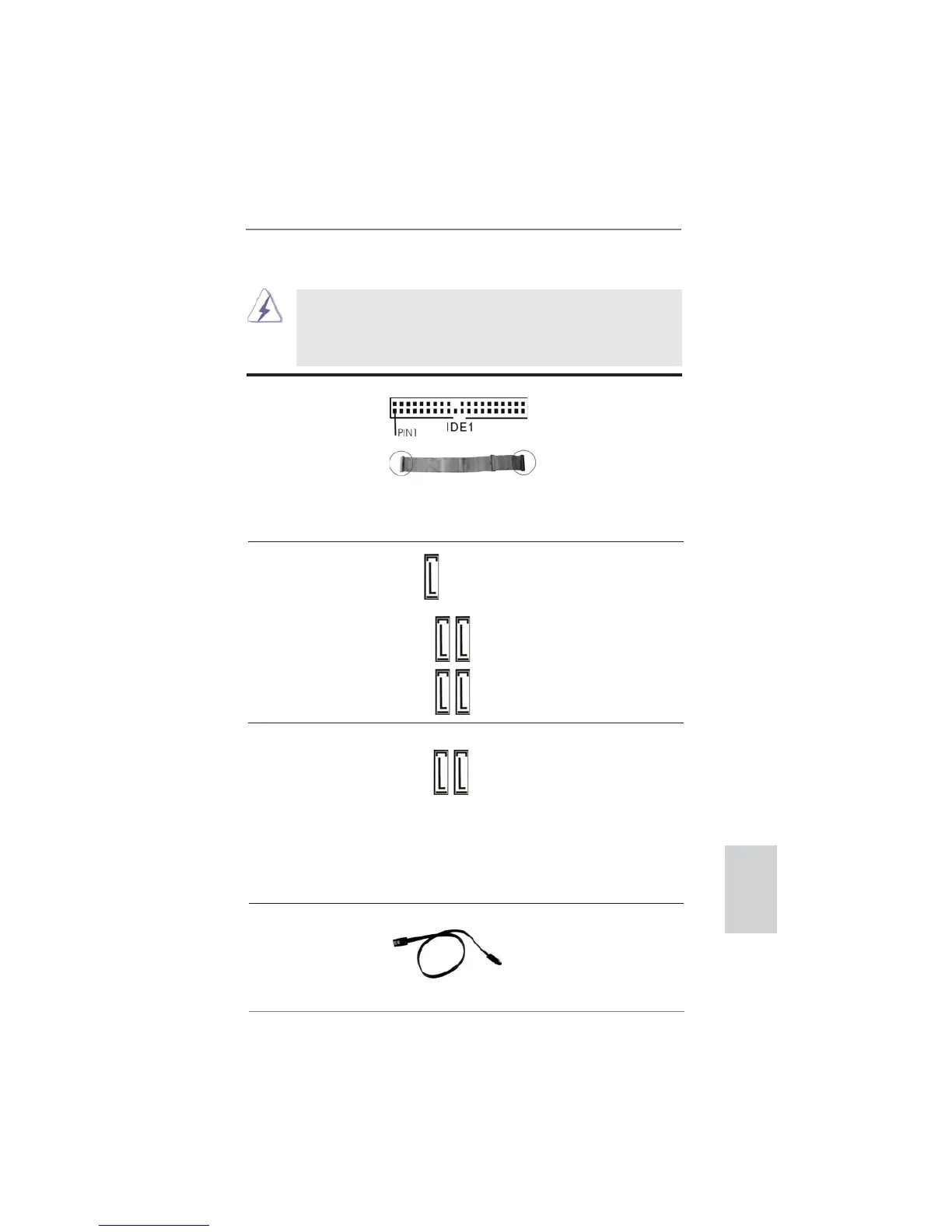

2.6 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3 Questi due connettori Serial
(SATAIII_0: vedi p.2 Nr. 11)
ATA3 (SATA3) supportano cavi
(SATAIII_1: vedi p.2 Nr. 10)
dati SATA per dispositivi di
immagazzinamento interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
SATAII_5 SATAII_3 SATAII_4 SATAII_2
SATAII_6
SATAIII_1 SATAIII_0
Connettore IDE primario (Blu)
(39-pin IDE1, vedi p.2 Nr. 7)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
