32

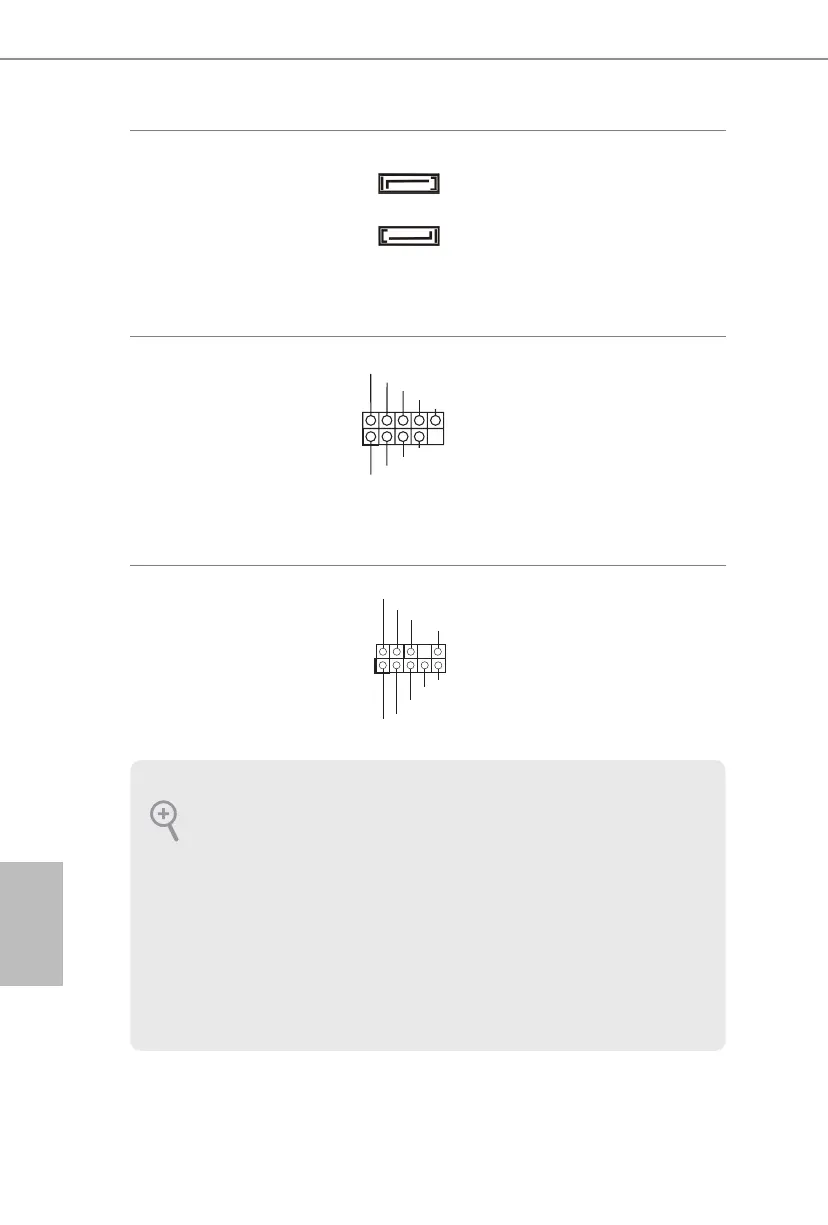

Connecteurs Serial ATA2
(SATA2_1:
voir p.1, No. 8)
(SATA2_2:
voir p.1, No. 10)
Ces deux connecteurs
SATA2 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 3,0 Go/s.
Embases USB 2,0
(USB4_5 à 9 broches)
(voir p.1, No. 5)
En plus des trois ports
USB 2.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 14)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et
dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de
contrôle Realtek et réglez le paramètre «Volume d’enregistrement».
SATA2_1
SATA2_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
