33
Français
Français
Q1900B-ITX
/
D1800B-ITX

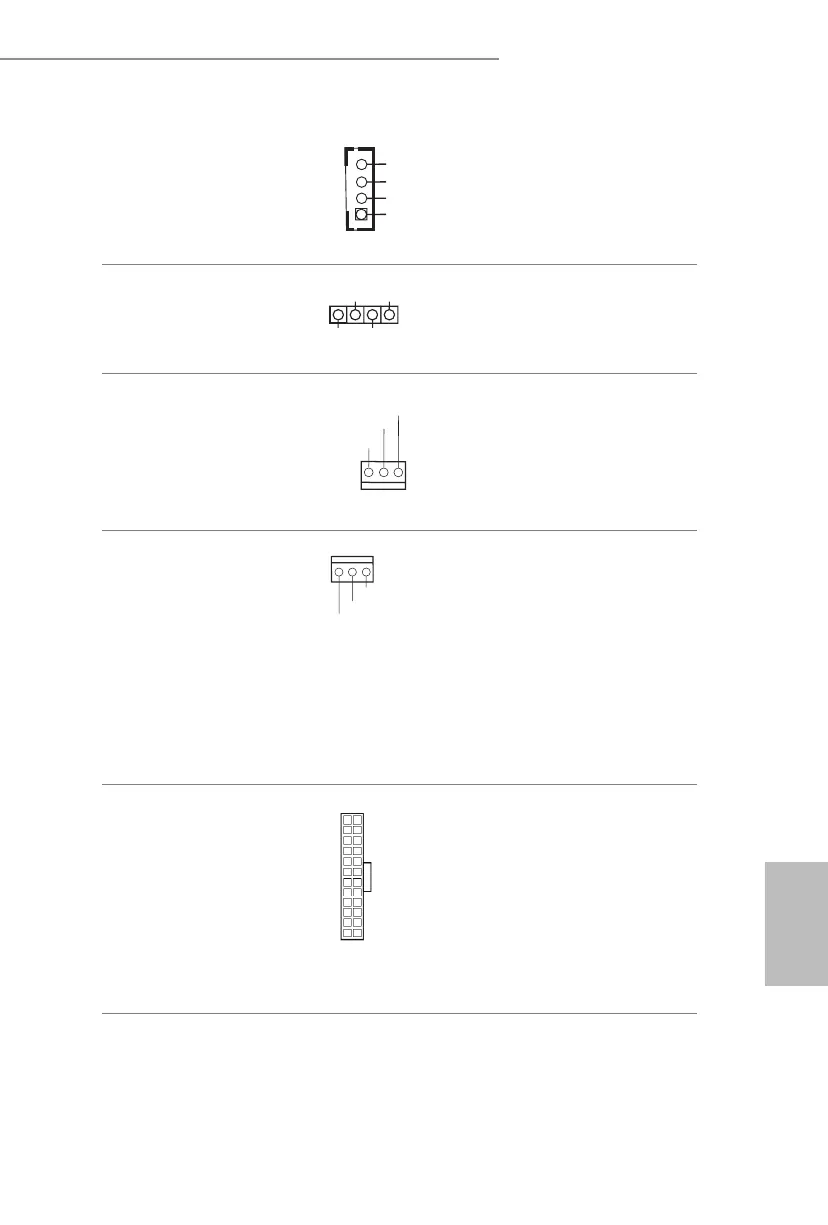

Sortie AMP audio 3 W
Prise wafer
(SPEAKER2 à 4 broches)
(voir p.1, No. 15)
Veuillez brancher le
hautparleur du châssis sur
cette embase.
En-tête du haut-parleur
(SPEAKER1 br. 4)
(voir p.1 No. 6)
Veuillez connecter le haut-
parleur de châssis sur cet
en-tête.
Connecteur du ventilateur
du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 11)
Veuillez brancher les
câbles du ventilateur sur le
connecteur du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Cette carte mère est
dotée d’un connecteur à 4
broches pour ventilateur
de processeur (Quiet
Fan). Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 4)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
GND
CHA_FAN_SPEED
FAN_VOLTAG
E
12
1
24
13
GND
+12V
CPU_FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
Front_L+
Front_R-
Front_R+
Front_L-
1
