68
Português

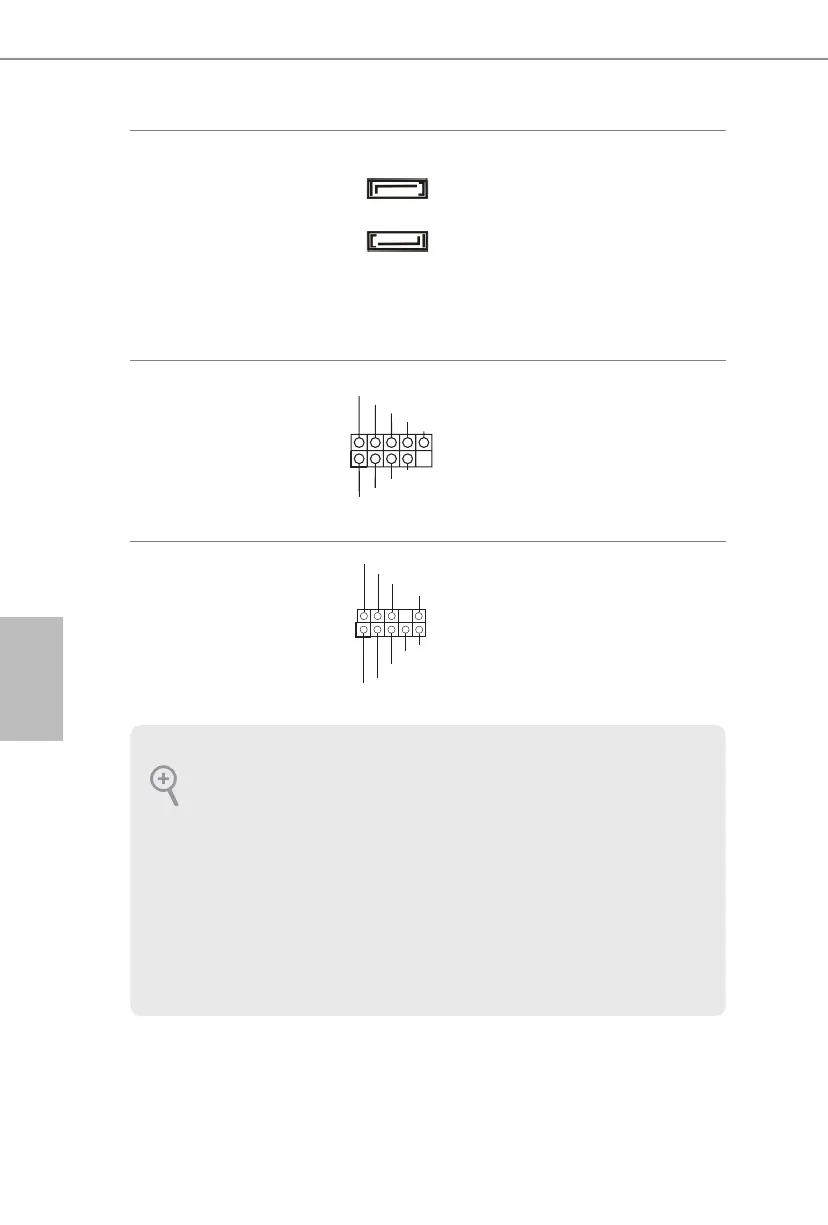

Conectores ATA2 de série
(SATA2_1:
consultar p.1, Nº. 8)
(SATA2_2:
consultar p.1, Nº. 10)
Estes dois conectores
SATA2 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 3,0 Gb/s.
Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 5)
Para além das três portas
USB 2.0 no painel de E/S,
existe um terminal nesta
placa principal. Cada
terminal USB 2.0 é capaz
de suportar duas portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 14)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis
deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso
manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de
os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel
de controlo Realtek e ajuste o “Volume de gravação”.
SATA2_1
SATA2_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
