ASROCK Q1900B-ITX - Page 71

69
Português
Q1900B-ITX
/
D1800B-ITX

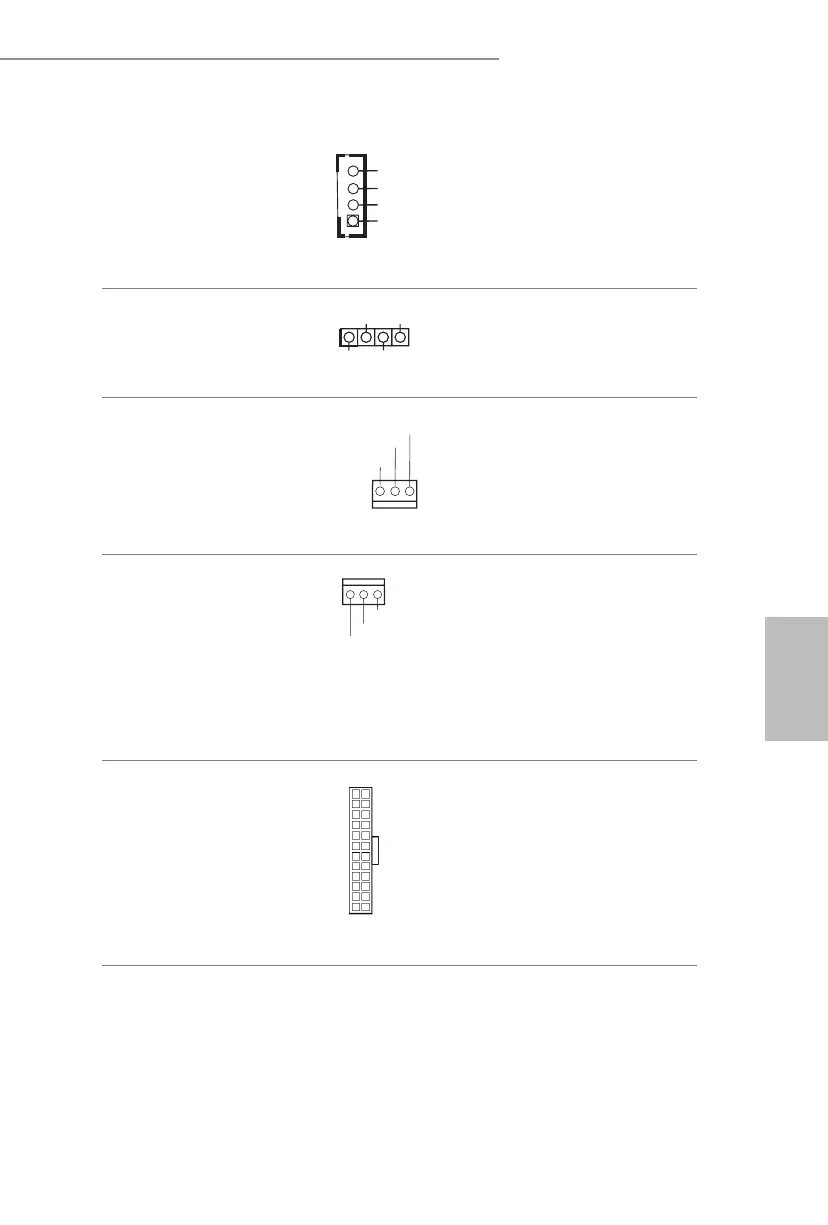

Saída de amplicador de
áudio de 3W
Conector Wafer
(SPEAKER2 de 4 pinos)
(consultar p.1, N.º 15)
Ligue o altifalante do
chassis a este terminal.
Conector do alto-falante
(SPEAKER1 de 4 pinos)
(veja a folha 1, No. 6)
Ligue o alto-falante do
chassi neste conector.
Conector da ventoinha do
chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 11)
Ligue o cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 2)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 4)
Esta placa principal
inclui um conector de
alimentação de ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 e Pino 13.
GND
CHA_FAN_SPEED
FAN_VOLTAG
E
12
1
24
13
GND
+12V
CPU_FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
Front_L+
Front_R-
Front_R+
Front_L-
1
