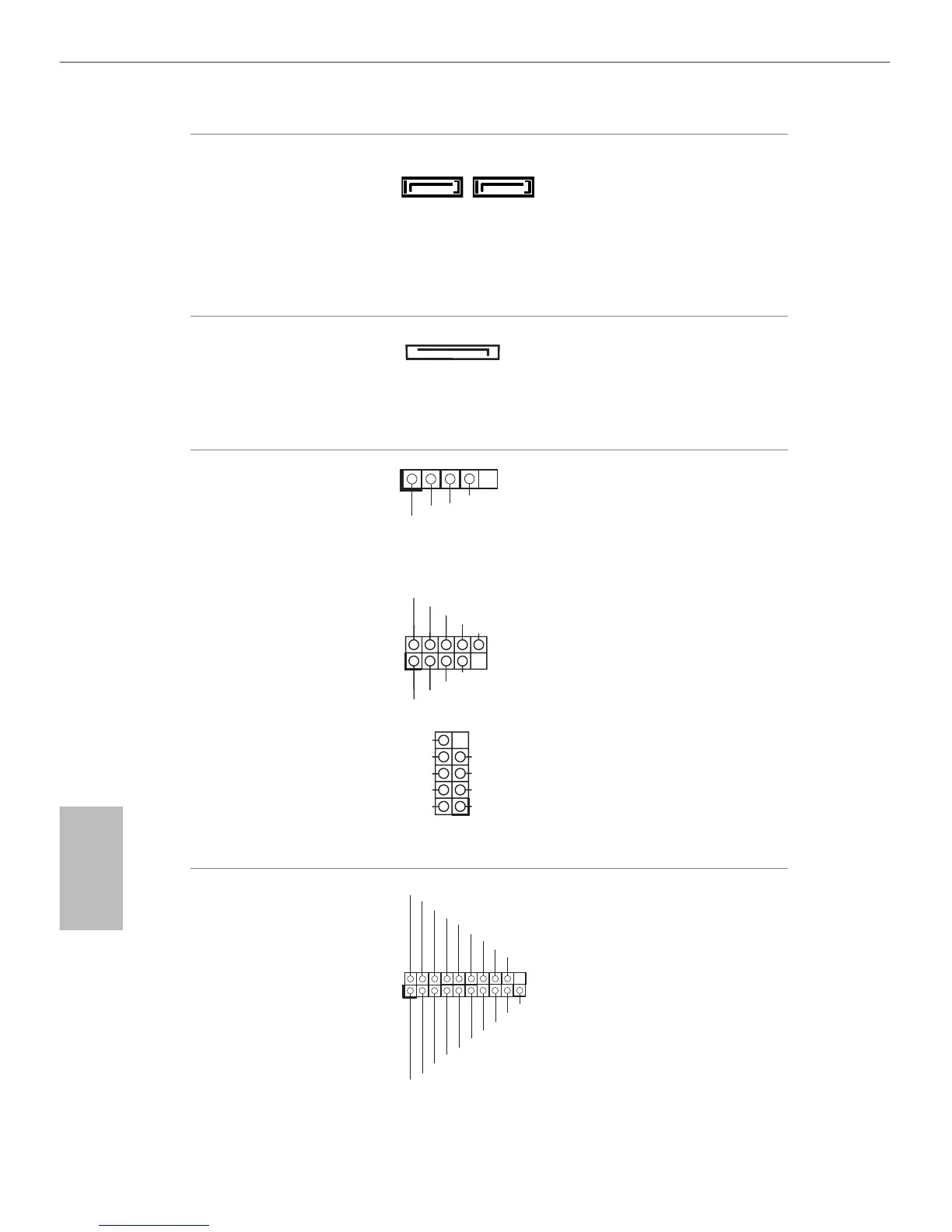

Connettori Serial ATA2
(SATA_1:
vedere pag.1, n. 4)
(SATA_2:
vedere pag.1, n. 3)
Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimento
dati no a 3,0 Gb/s.
Connettore alimentazione
SATA
(SATA_POW1)
(vedere pag. 1, n. 1)
Collegare un cavo di
alimentazione SATA.
Header USB 2.0
(USB6 a 5 pin)
(vedere pag. 1, n. 2)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 6)
(USB7_8 a 9 pin)
(vedere pag. 1, n. 18)
Oltre alle tre porte USB 2.0
predenite nel pannello I/
O, la scheda madre dispone
di tre intestazioni USB 2.0.
Ciascuna intestazione USB
2.0 supporta due porte
USB 2.0.
Header USB 3.0
(USB3_0_1 a 19 pin)
(vedere pag. 1, n. 8)
Oltre alle uno porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
SATA_2 SATA_1
