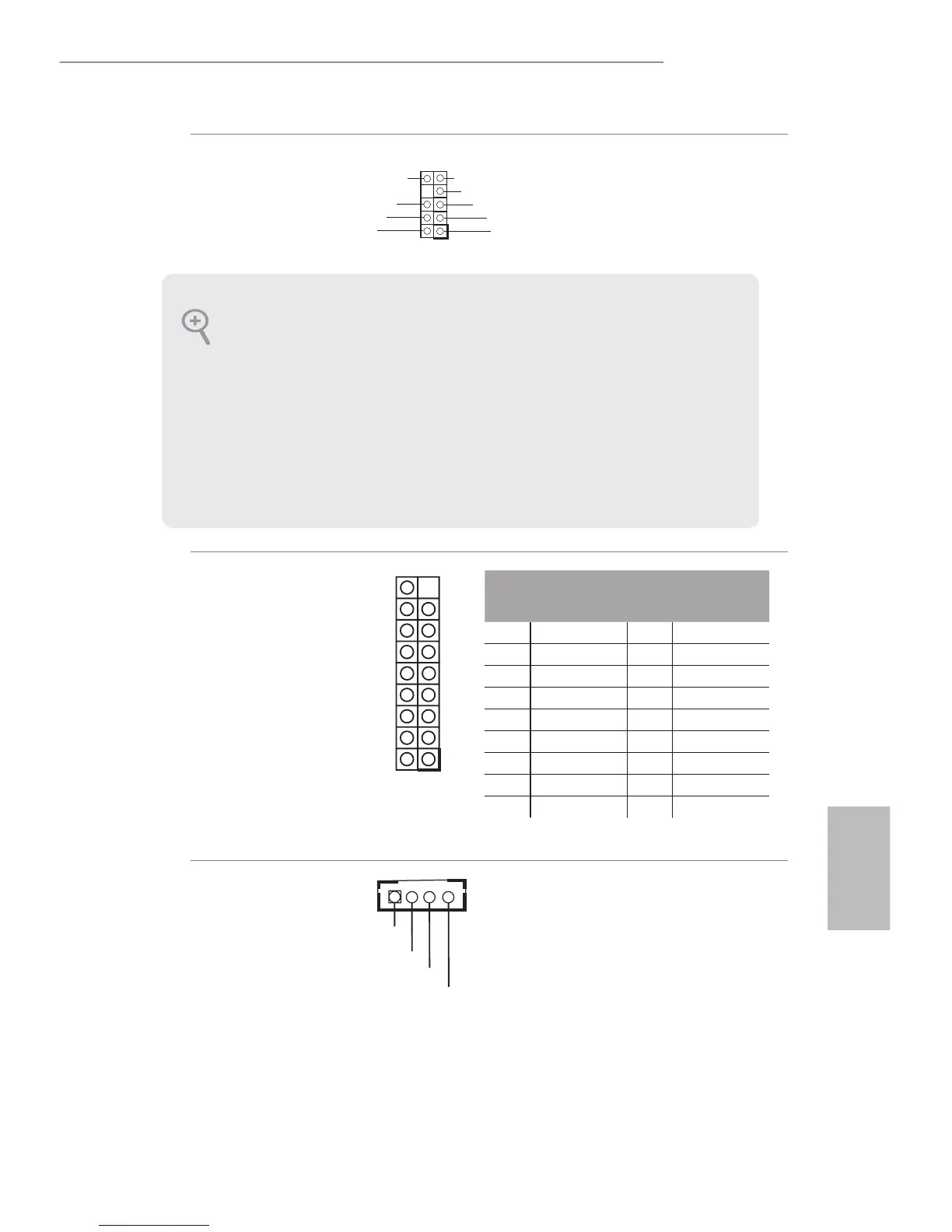

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Surround analogico
Connettore audio
(17 pin HD_AUDIO2)
(vedere pag. 1, N. 28)
Uscita AMP audio 3W
Connettore wafer
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 27)
Collegare l'altoparlante
dello chassis a questo
header.
12
PIN
Nome del
segnale
PIN
Nome del
segnale
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Centrale
12 Surr_Retro_R 11 A_GND
10 A_GND 9 Surr_Retro_L
8 Surr_Lato_R 7 A_GND
6 A_GND 5 Surr_Lato_L
4 Frontale_R 3 A_GND
2 A_GND 1 Frontale_L
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
