56
Italiano
Italiano

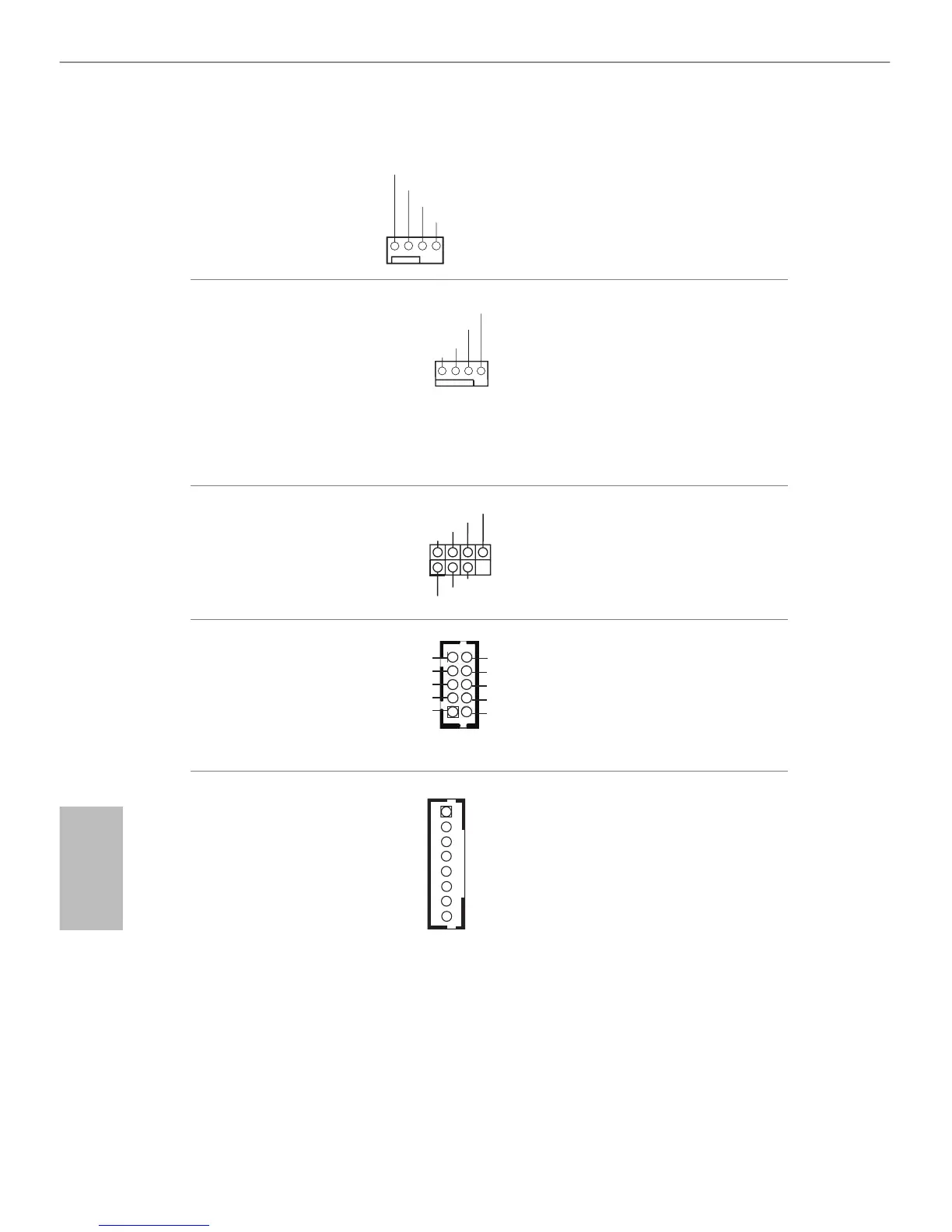

Connettore della ventola
dello chassis
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 9)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è
dotata di un connettore per
la ventola della CPU (Ven-
tola silenziosa) a 4 pin. Se
si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Consumer Infrared (CI)
Connettore modulo
(7 pin CIR1)
(vedere pag. 1, n. 10)
Questo connettore può essere
utilizzato per collegare il ricevitore
del telecomando.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 17)
Questo header COM1
supporta un modulo di
porta seriale.
Controllo illuminazione
Connettore
(8 pin BLT_VOL1)
(vedere pag. 1, n. 16)
1: attivazione
illuminazione
2: controllo illuminazione
3: alimentazione
illuminazione
4: alimentazione
illuminazione
5: GND
6: GND
7: Luminosità_Su
8: Luminosità_Giù
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
1
