101
日本語
QC5000-ITX/WiFi
QC5000-ITX
1.4 オンボードのヘッダーとコネクター

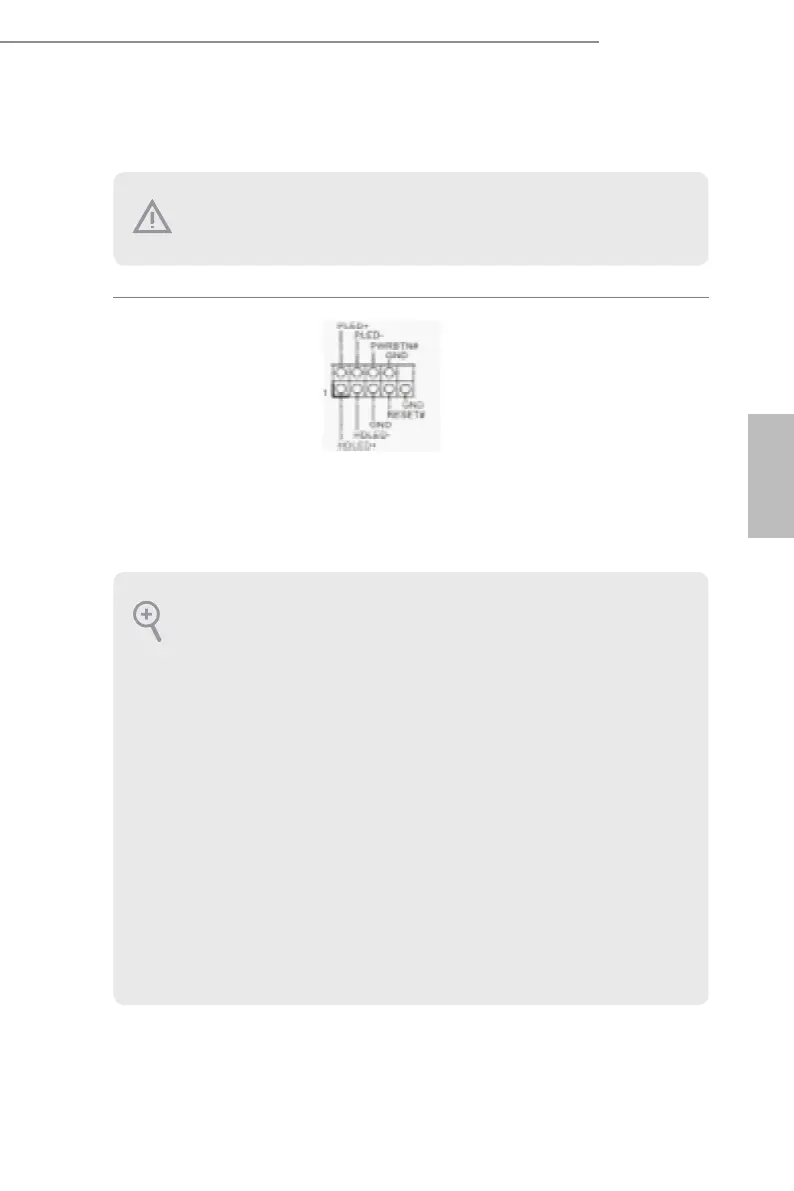

システムパネルヘッダー
（9 ピンパネル1）
（p.1、No. 7 参照）
電源スイッチを接続し、
スイッチをリセットし、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源LED）：
シャーシ前面パネルの電源ステータス表示ランプに接続してください。 システム
稼働中は、LED が点灯します。 システムがS3 スリープ状態の場合には、LED は
点滅を続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアク
ティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュー
ルとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正し
く合致していることを確かめてください。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと
コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク
ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ
ります。
