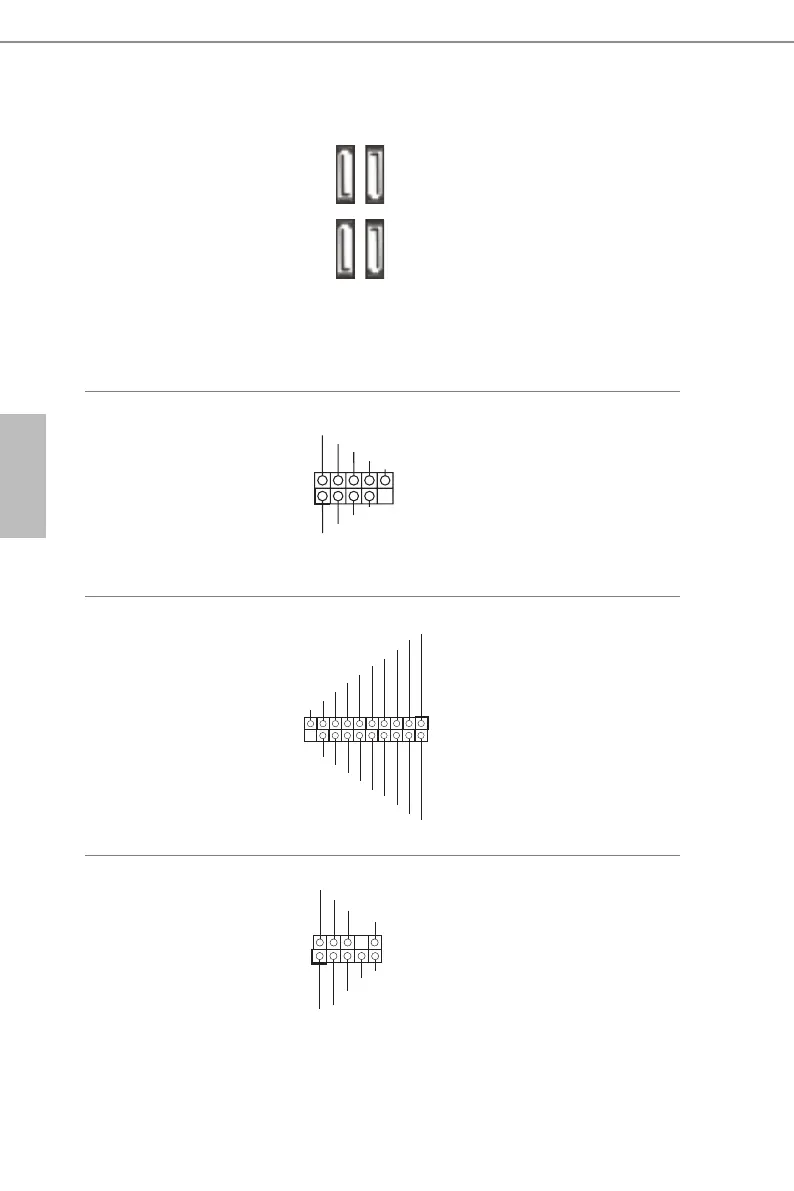

シリアルATA3 コネクタ
ー
(SATA3_1:
p.1、No. 8 参照）
(SATA3_2:
p.1、No. 9 参照）
(SATA3_A0:
p.1、No. 11 参照）
(SATA3_A1:
p.1、No. 10 参照）
これら4 つのSATA3 コ
ネクターは、最高6.0 Gb/
秒のデータ転送速度で
内部ストレージデバイス
用のSATA データケーブ
ルをサポートします。
USB 2.0 ヘッダー
（9 ピンUSB2_3）
（p.1、No. 16 参照）
（9 ピンUSB4_5）
（p.1、No. 15 参照）
I/O パネルの2 つのUSB
2.0 ポートに加えて、この
マザーボードには2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピンUSB3_2_3）
（p.1、No. 1 参照）
I/O パネルの4 つのUSB
3.0 ポートに加えて、この
マザーボードには1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 18 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
