103
日本語
QC5000-ITX/WiFi
QC5000-ITX

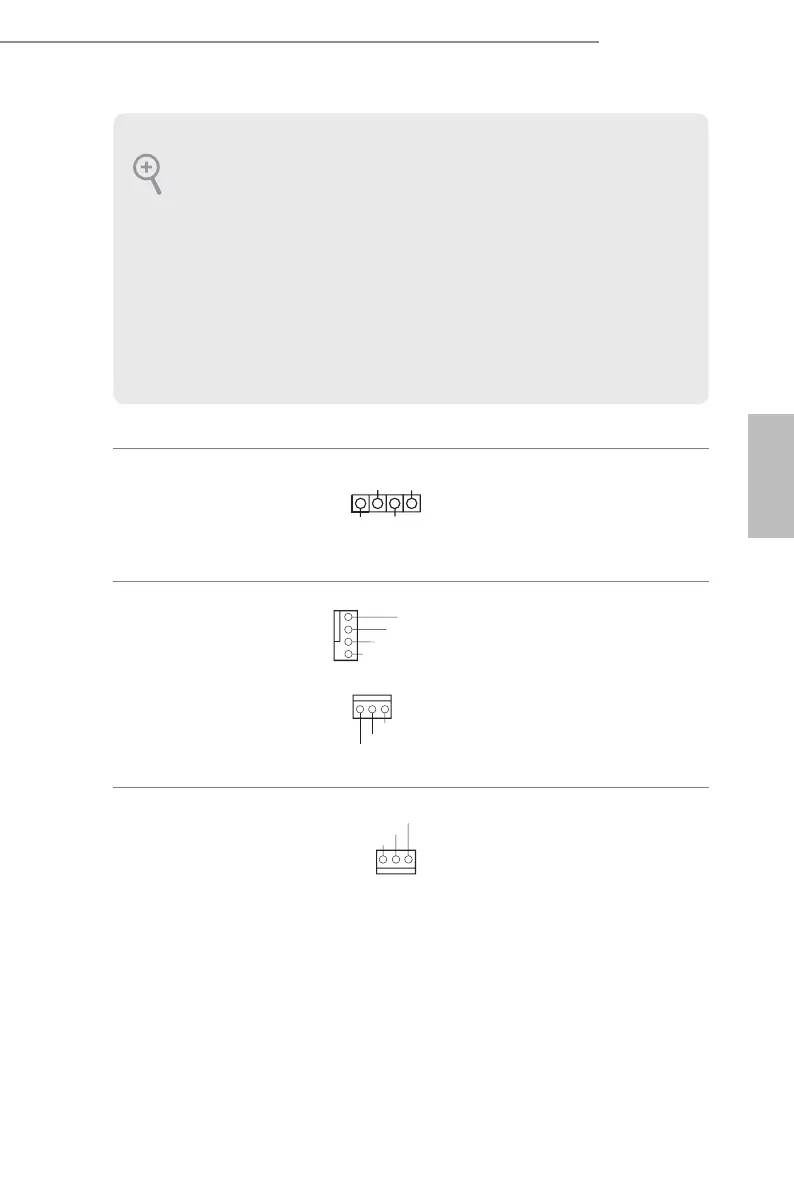

シャーシスピーカーヘッ
ダー
（4 ピンSPEAKER1）
（p.1、No. 12 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシファンコネクタ
ー
（4 ピンCHA_FAN1）
（p.1、No. 4 参照）
（3 ピンCHA_FAN2）
（p.1、No. 6 参照）
ファンケーブルはファン
コネクターに接続し、黒
線とアースピンを合わせ
てください。
CPU ファンコネクター
（3 ピンCPU_FAN1）
（p.1、No. 13 参照）
ファンケーブルはファン
コネクターに接続し、黒
線とアースピンを合わせ
てください。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしてい
ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルお
よびシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) をMIC2_L に接続。
B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続。
C. アース(GND) をアース(GND) に接続。
D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKER
FAN_SPE ED
FAN_SPE ED_CO NTRO L
+12V
GND
4
3
2
1
