ASROCK QC5000-ITXQC5000-ITX/PH Manual

104
日本語

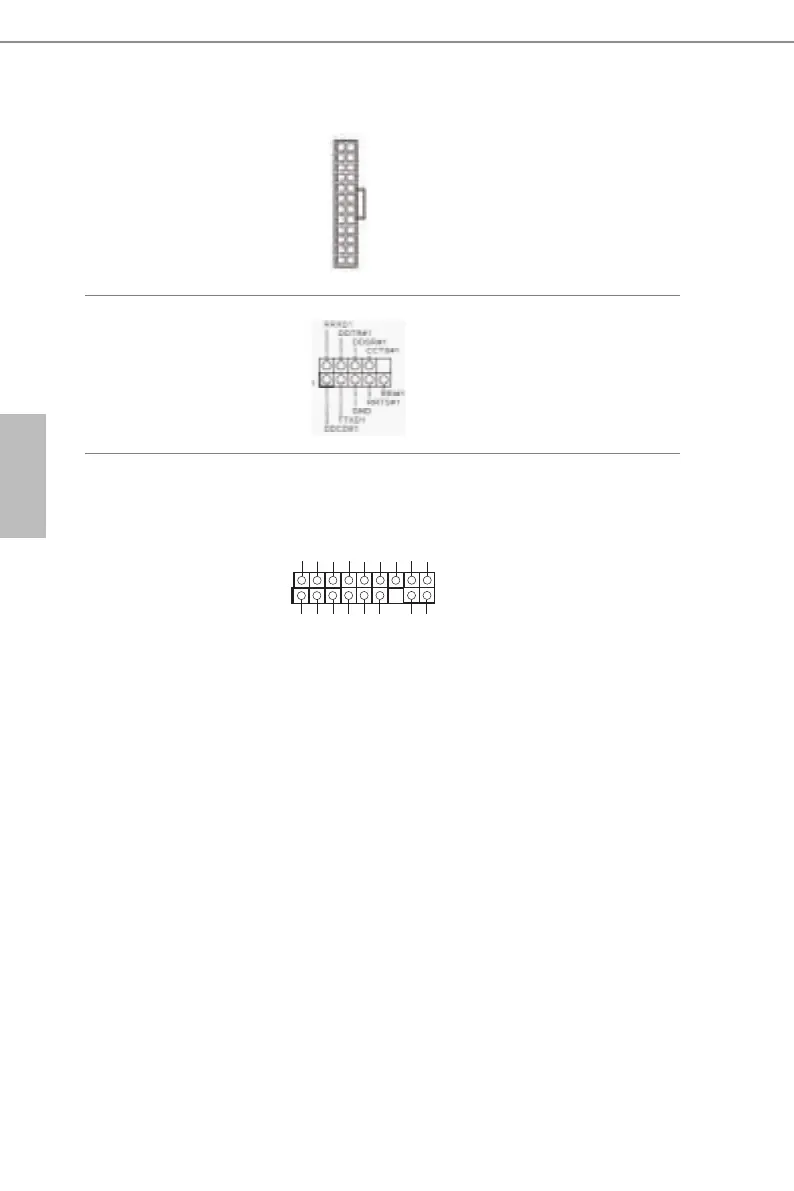

ATX 電源コネクター
（24 ピンATXPWR1）
（p.1、No. 5 参照）
このマザーボードは24 ピ
ンATX 電源コネクター
を提供します。 20 ピンの
ATX 電源を使用するに
は、ピン1 と13 番に合わ
せて接続してください。
シリアルポートヘッダー
（9 ピンCOM1）
（p.1、No. 14 参照）
このCOM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
TPM ヘッダー
（17 ピンTPMS1）
（p.1、No. 17 参照）
このコネクターはトラス
テッドプラットフォームモ
ジュール（TPM）システ
ムをサポートし、鍵、デジ
タル証明書、パスワード、
データを安全に保管する
ことができます。 TPM シ
ステムはまた、ネットワー
クセキュリティを高め、デ
ジタル証明書を保護し、
プラットフォームの完全
性を保証します。
1
GND SMB _DATA_MAIN
LAD2
LAD1
GND
S_PWR D W N #
SERI R Q #
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB _CLK_MAIN
12
1
24
13
