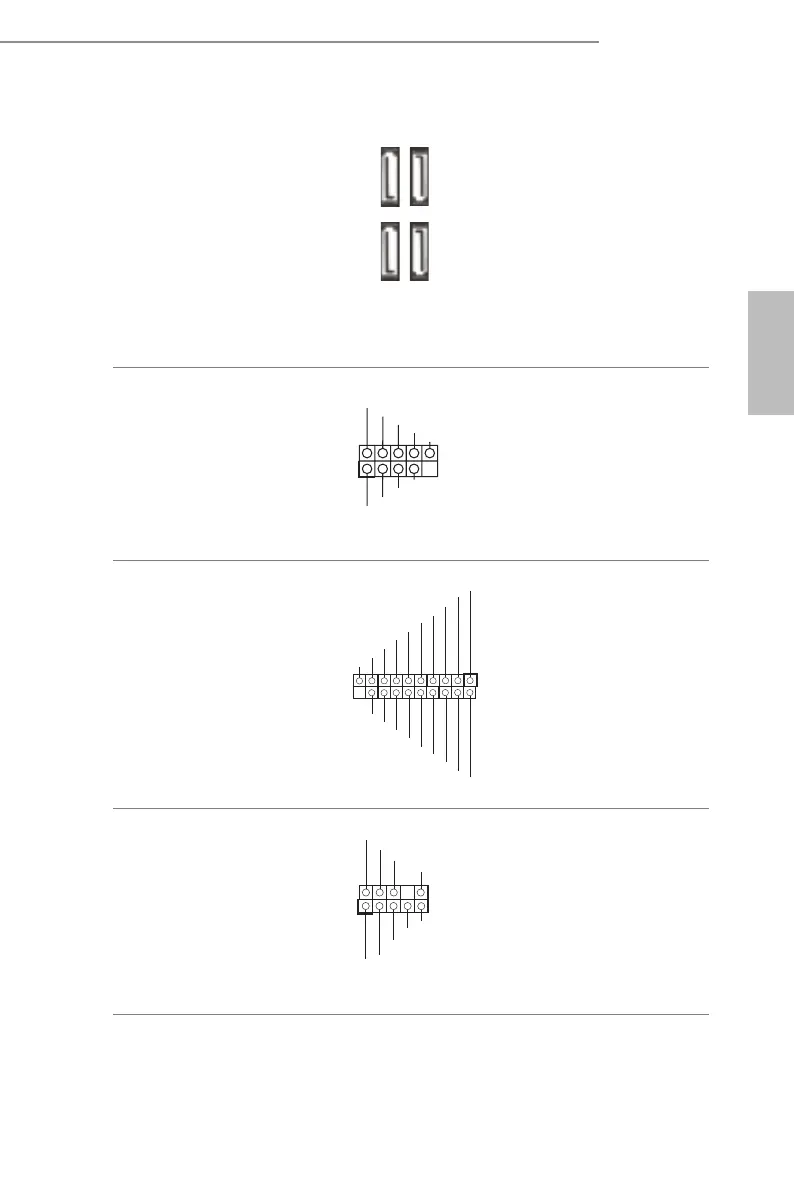

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 8）
(SATA3_2:
請參閱第 1 頁，編號 9)
(SATA3_A0:
請參閱第 1 頁，編號 11)
(SATA3_A1:
請參閱第 1 頁，編號 10)
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達 6.0 Gb/s 資料傳
輸率。
USB 2.0 標頭
(9-pin USB2_3)
（請參閱第 1 頁，編號 16）
(9-pin USB4_5)
（請參閱第 1 頁，編號 15）
除了 I/O 面板上的兩
個 USB 2.0 連接埠外，
在本主機板上還有另
外兩組標頭。各 USB
2.0 標頭皆可支援兩個
連接埠。
USB 3.0 標頭
(19-pin USB3_2_3)
（請參閱第 1 頁，編號 1）
除了 I/O 面板上的四
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組標頭。各 USB
3.0 標頭皆可支援兩個
連接埠。
前面板音訊標頭
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 18）
本標頭適用於連接音
訊裝置至前面板音訊。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
