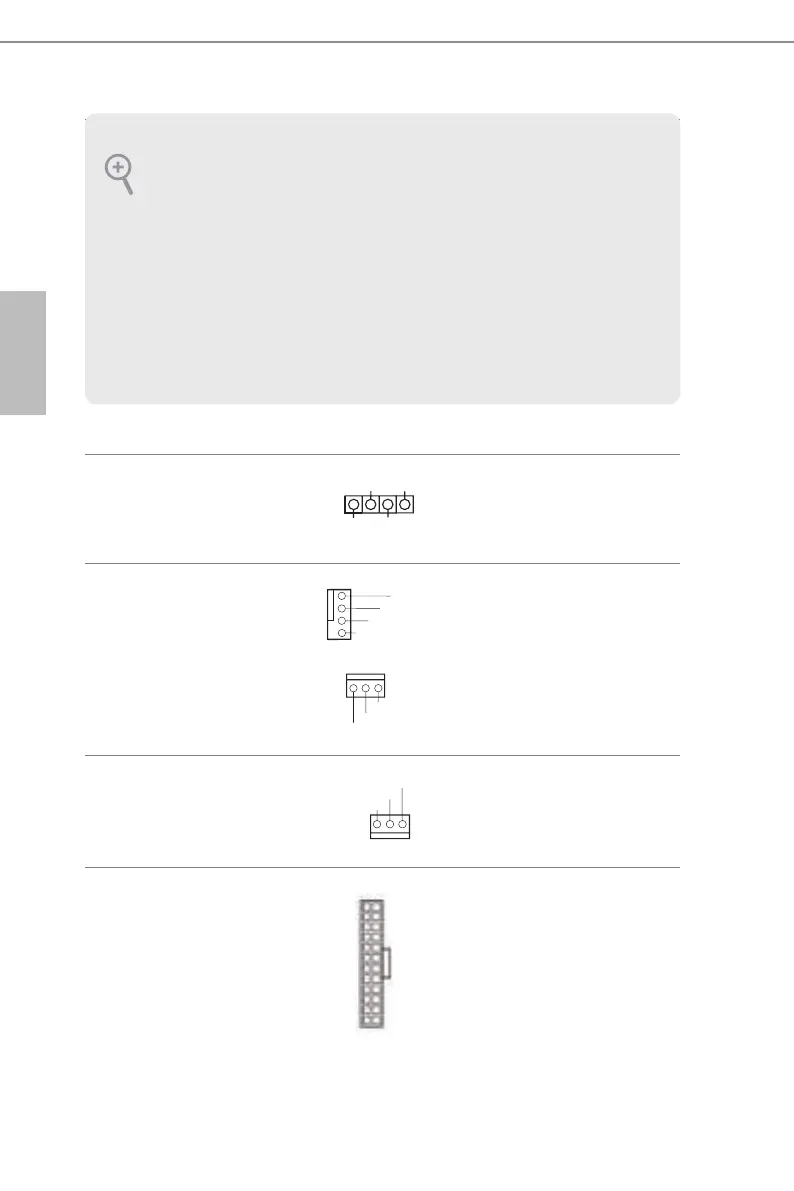

122
繁體中文
機殼喇叭標頭
(4-pin SPEAKER1)
請參閱第 1 編號 12
請將機殼喇叭連接至
此標頭
機殼風扇接頭
(4-pin CHA_FAN1)
請參閱第 1 編號 4
(3-pin CHA_FAN2)
請參閱第 1 編號 6
請將風扇纜線連接至
風扇接頭並比
線及接地針腳
CPU 風扇接頭
(3-pin CPU_FAN1)
請參閱第 1 編號 13
請將風扇纜線連接至
風扇接頭並比
線及接地針腳
ATX 電源接頭
(24-pin ATXPWR1)
請參閱第 1 編號 5
本主機板配備一組
24-pin ATX 電源接頭
若要使 20-pin ATX
電源供應請插入
Pin 1 Pin 13
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)但機殼上的面板線必須
支援 HDA 才能正確運作請依本手冊及機殼手冊說明安裝系統
2.
若您使用 AC97 音訊面板請按照以下步驟安裝至前面板音訊標頭
A. Mic_IN (MIC) 接至 MIC2_L
B. Audio_R (RIN) 接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L
C. 將接 (GND) 連接至接 (GND)
D. MIC_RET OUT_RET 僅供 HD 音訊面板使用您不需要在 AC97 音訊面
板上連接
E. 若要啟動前側麥克風請前往 Realtek 控制面板中FrontMic標籤調「錄
音音量」
1
+5V
DUMMY
DUMMY
SPEAKER
12
1
24
13
GND
+12V
FAN_SPEED
FAN_SPE ED
FAN_SPE ED_CO NTRO L
+12V
GND
4
3
2
1
GND
FAN_VOLTAGE
FAN_SPEED
