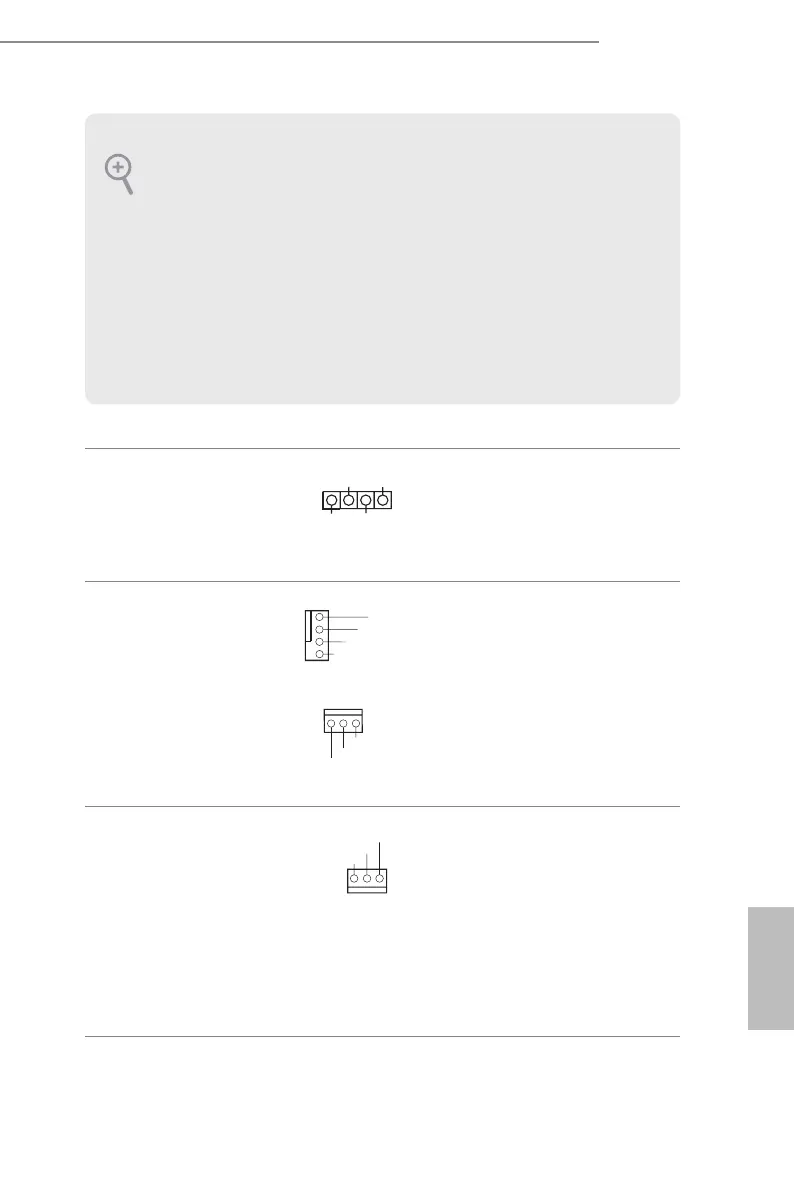

Deutsch
QC5000-ITX/WiFi
QC5000-ITX
Gehäuselautsprechersti-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 12)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
Gehäuse-
Lüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 4)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 6)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 13)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der
nachstehenden Schritte an der Audiostileiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC’97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen
„Recording Volume (Aufnahmelautstärke)“ an.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
FAN_SPEED
FAN_SPE ED
FAN_SPE ED_CO NTRO L
+12V
GND
4
3
2
1
GND
FAN_VOLTAGE
FAN_SPEED
