32
Deutsch

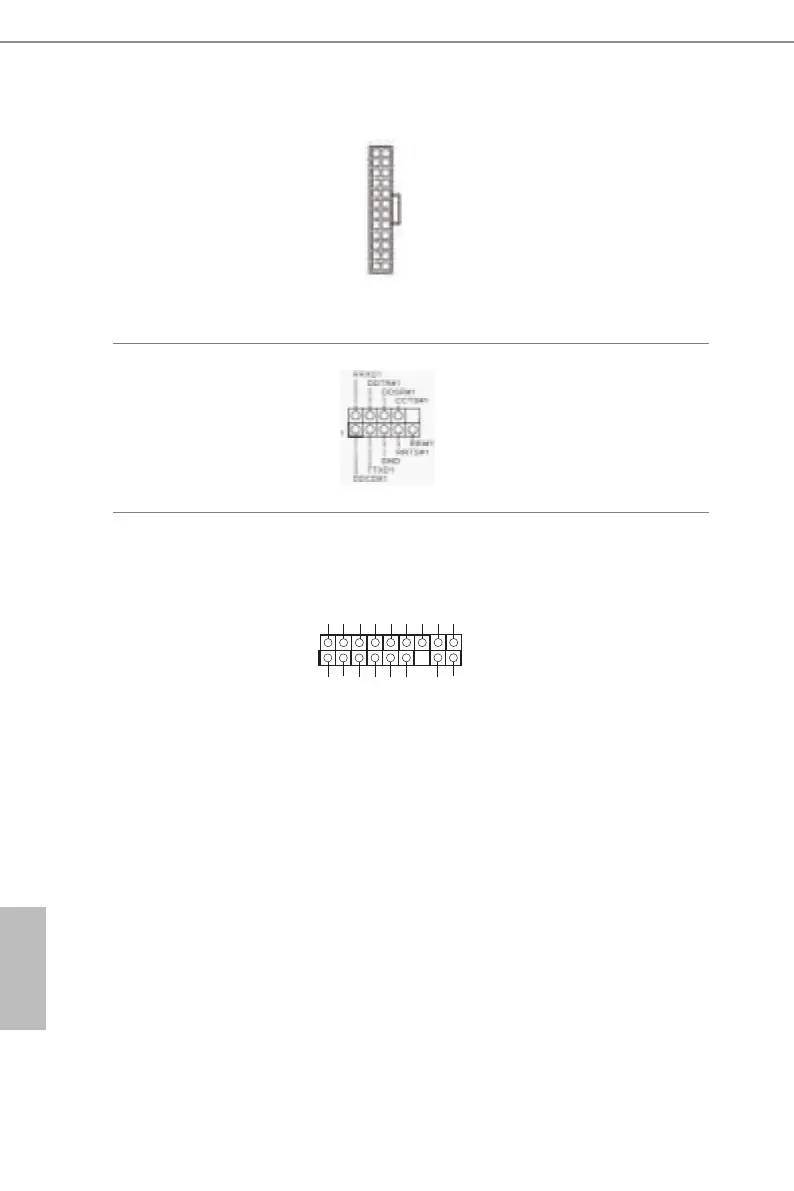

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 14)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 17)
Dieser Anschluss
unterstützt das Trusted
Platform Module- (TPM)
System, das Schssel,
digitale Zertikate,
Kennwörter und Daten
sicher auewahren kann.
Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale
Identitäten und
gewährleistet die
Plattformintegrität.
12
1
24
13
1
GND
SMB _DATA_MAIN
LAD2
LAD1
GND
S_PWR D W N #
SERI R Q #
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB _CLK_MAIN
