56
Español

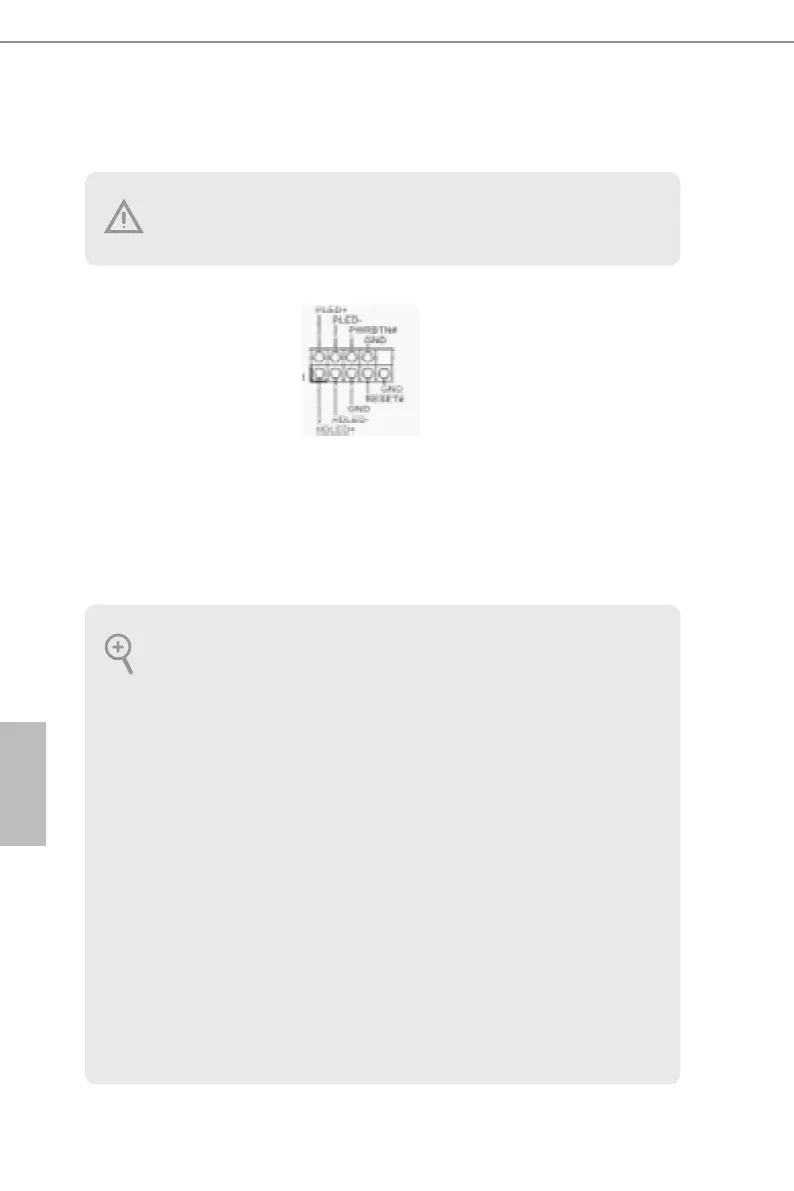

1.4 Conectores y cabezales incorporados
Cabezal del panel del
sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 7)
Conecte el interruptor
de alimentación,
restablezca el interruptor
y el indicador del
estado del sistema del
chasis a los valores de
este cabezal, según los
valores asignados a los
pines como se indica a
continuación. Cerciórese
de cles son los pines
positivos y los negativos
antes de conectar los
cables.
PWRBTN (Interruptor de alimentacn):
conéctelo al interruptor de alimentación del panel frontal del chasis. Debe
congurar la forma en la que su sistema se apagará mediante el interruptor de
alimentación.
RESET (Interruptor de reseteo):
conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor
de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de
forma normal.
PLED (Indicador LED de alimentacn del sistema):
conéctelo al indicador del estado de la alimentacn del panel frontal del chasis.
El indicador LED permanece encendido cuando el sistema está funcionando. El
indicador LED parpadea cuando el sistema se encuentra en estado de suspensn S3.
El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4
o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
conéctelo al indicador LED de actividad en el disco duro del panel frontal del
chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o
escribiendo datos.
El diso del panel frontal puede ser diferente dependiendo del chasis. Un módulo de
panel frontal consta principalmente de: interruptor de alimentación, interruptor de
reseteo, indicador LED de alimentacn, indicador LED de actividad en el disco duro,
altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal,
asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente
sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y
conectores dará de forma permanente la placa base.
