57
Español
QC5000-ITX/WiFi
QC5000-ITX

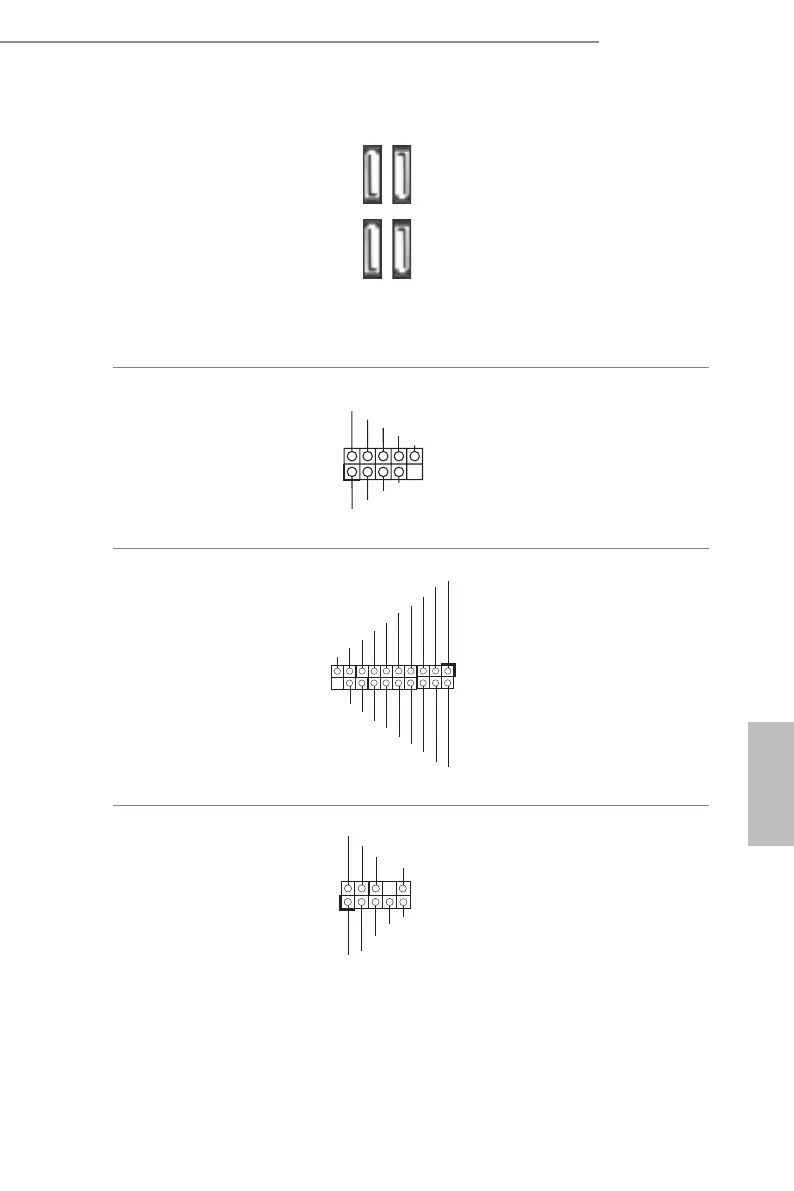

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 8)
(SATA3_2:
consulte la pág.1, N.º 9)
(SATA3_A0:
consulte la pág.1, N.º 11)
(SATA3_A1:
consulte la pág.1, N.º 10)
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 16)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 15)
Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 1)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada cabezal
USB 3.0 admite dos
puertos.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 18)
Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
