58
Español

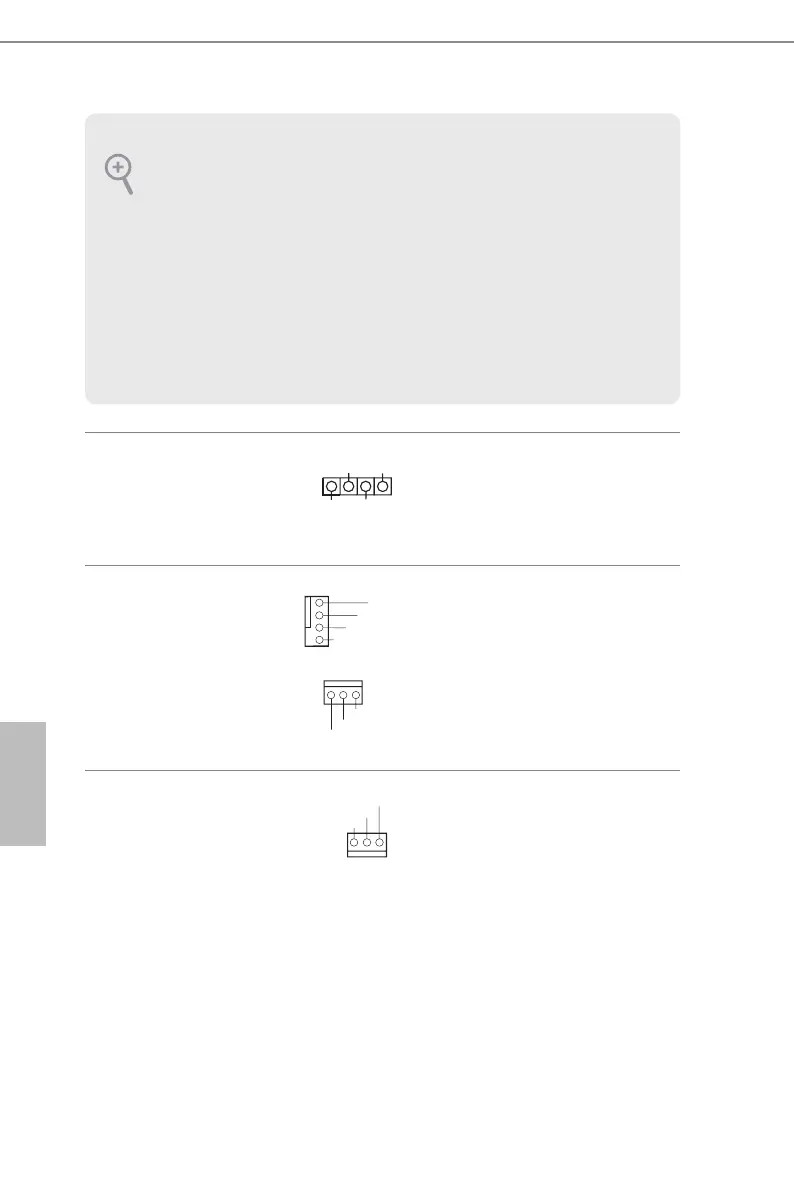

Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 12)
Conecte el altavoz del
chasis a este cabezal.
Conectores del ventilador
de la chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 4)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 6)
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 3 pines)
(consulte la pág.1, N.º 13)
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor
de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con
HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican
en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, instálelo en el cabezal de audio del panel frontal
siguiendo los siguientes pasos:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic)
en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording
Volume).
1
+5V
DUMMY
DUMMY
SPEAKER
FAN_SPE ED
FAN_SPE ED_CO NTRO L
+12V
GND
4
3
2
1
