152
繁體中文

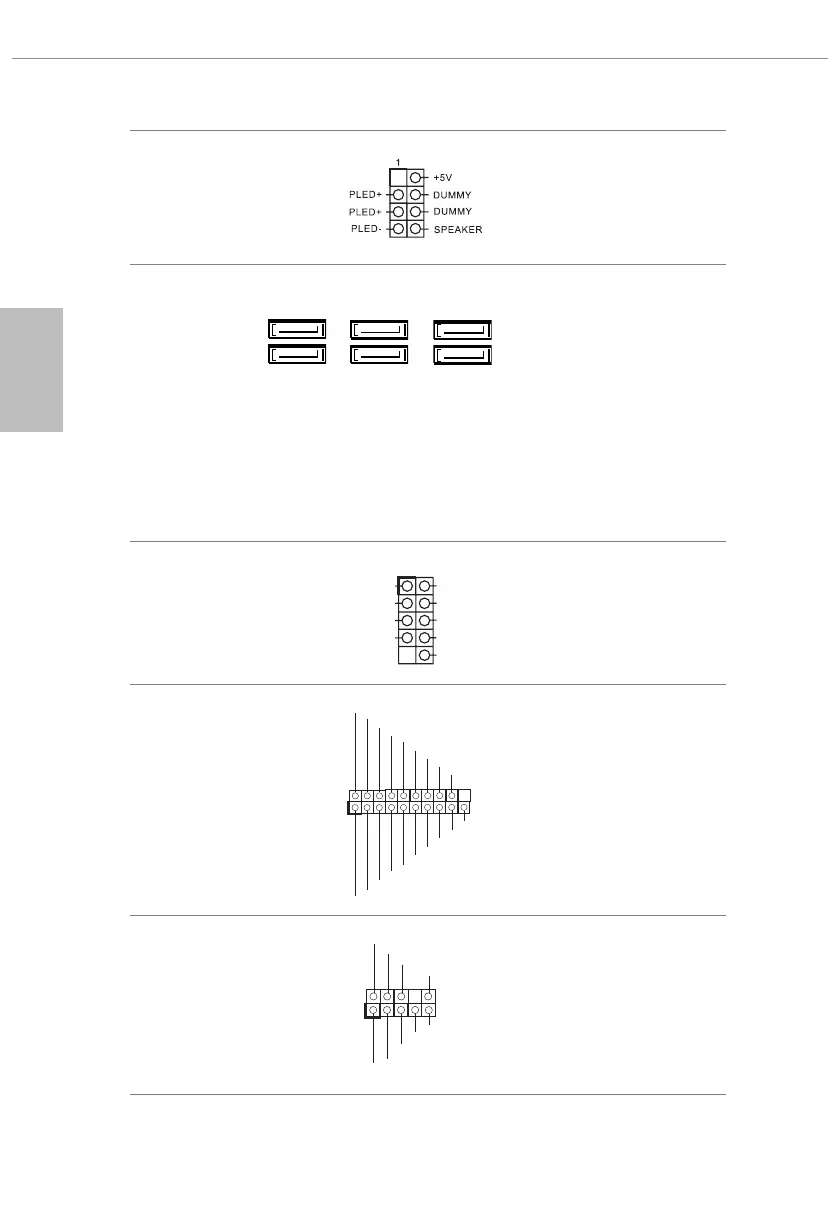

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
( 請參閱第 1 頁，
編號 10)
請將機殼電源 LED 及機殼喇
叭連接至此排針。
Serial ATA3 接頭
(SATA3_2_3:
請參閱第 3 頁，
編號 21）
(SATA3_4_5:
請參閱第 3 頁，編號 22）
(SATA3_6_7：
請參閱第 3 頁，編號 23）
這六組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(9-pin USB_5_6)
( 請參閱第 3 頁，編號 20)
此 USB 2.0 排針皆可支援兩
個連接埠。
USB 3.1 Gen1 排針
(19-pin USB_7_8)
( 請參閱第 3 頁，編號 24)
此 USB 3.1 Gen1 排針皆可支
援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編號 14)
本排針適用於連接音訊裝置
至前面板音訊。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
