153
X299E-ITX/ac
繁體中文

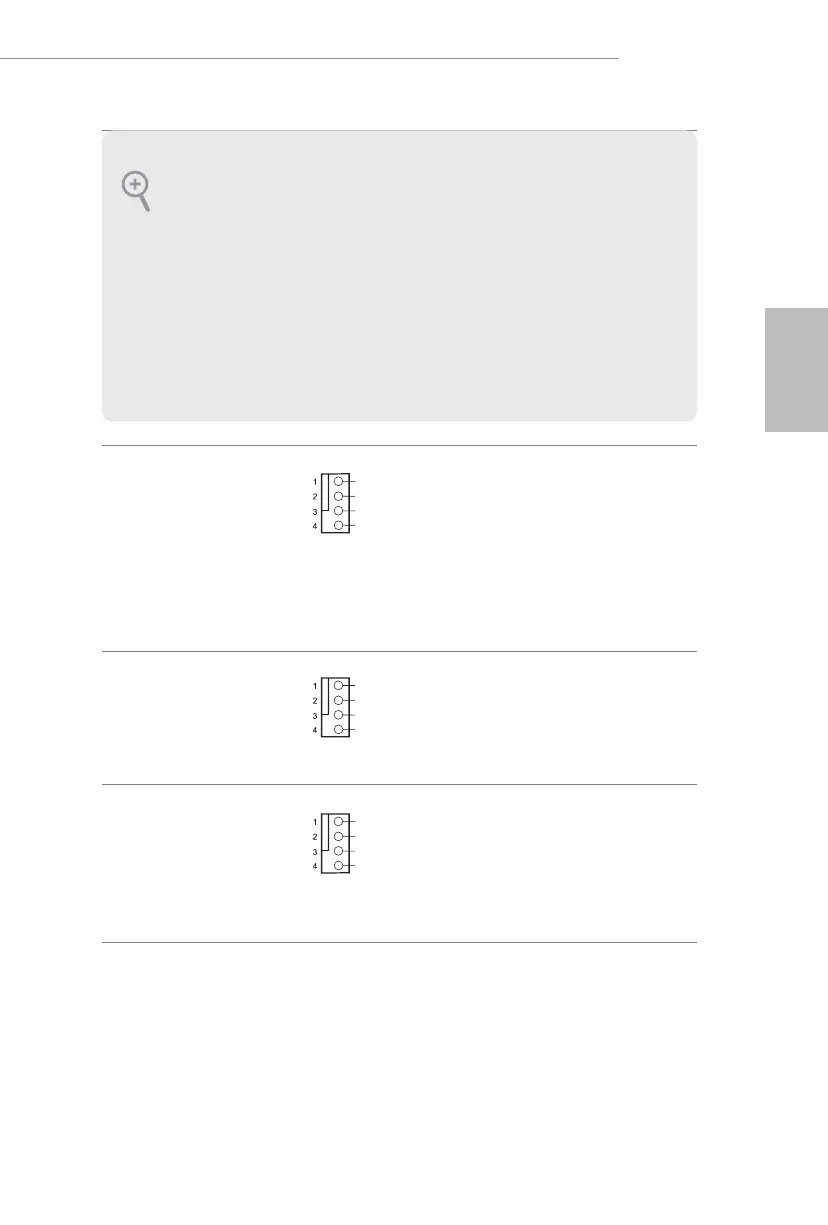

機殼選購／水冷幫浦風扇
接頭
(4-pin CHA_FAN1/W_
PUMP)
( 請參閱第 1 頁， 編號 1)
本主機板配備一個 4-Pin 水
冷 機殼 風扇接頭。 若您計畫
連接 3-Pin 機殼 水冷風扇，
請接至 Pin 1-3。
CPU 風扇接頭
(4-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 8)
本主機板配備 4-Pin CPU 風
扇 ( 靜音風扇 ) 接頭。 若您
計畫連接 3-Pin CPU 風扇，
請接至 Pin 1-3。
CPU 選購／水冷幫浦風扇
接頭
(4-pin CPU_OPT/W_
PUMP)
( 請參閱第 1 頁， 編號 9)
本主機板配備 4-Pin 水冷
CPU 風扇接頭。 若您計畫連
接 3-Pin CPU 水冷風扇，請
接至 Pin 1-3。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊面
板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
