74
Español

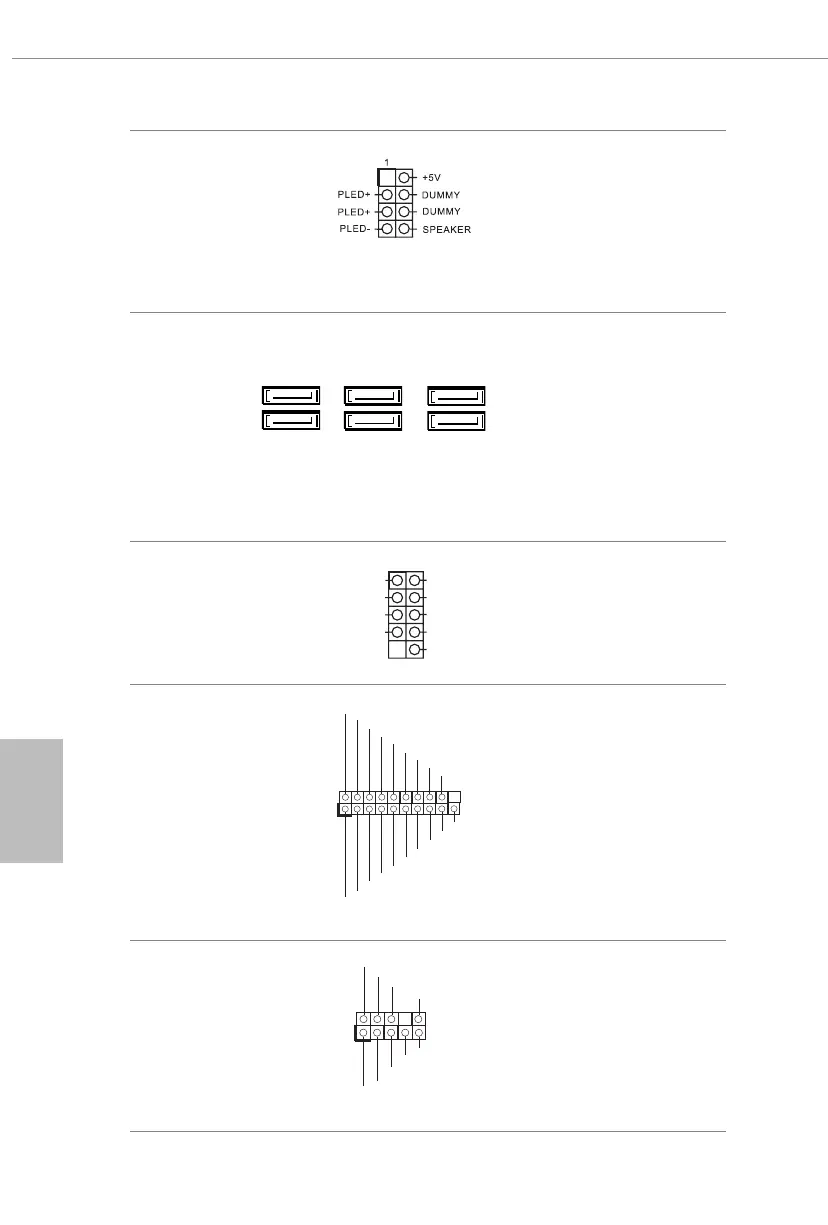

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, Nº 10)
Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.
Conectores Serie ATA3
(SATA3_2_3:
consulte la pág.3,
N.º 21)
(SATA3_4_5:
consulte la pág. 3, N.º 22)
(SATA3_6_7
consulte la pág.3, N.º 23)
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
Cabezal USB 2.0
(USB_5_6 de 9 contactos)
(consulte la pág.3, N.º 20)
Cada base de conexiones USB
2.0 admite dos puertos.
Cabezal USB 3.1 Gen1
(USB_7_8 de 19 contactos)
(consulte la pág.3, N.º 24)
Cada base de conexiones USB
3.1 Gen1 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 14)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
