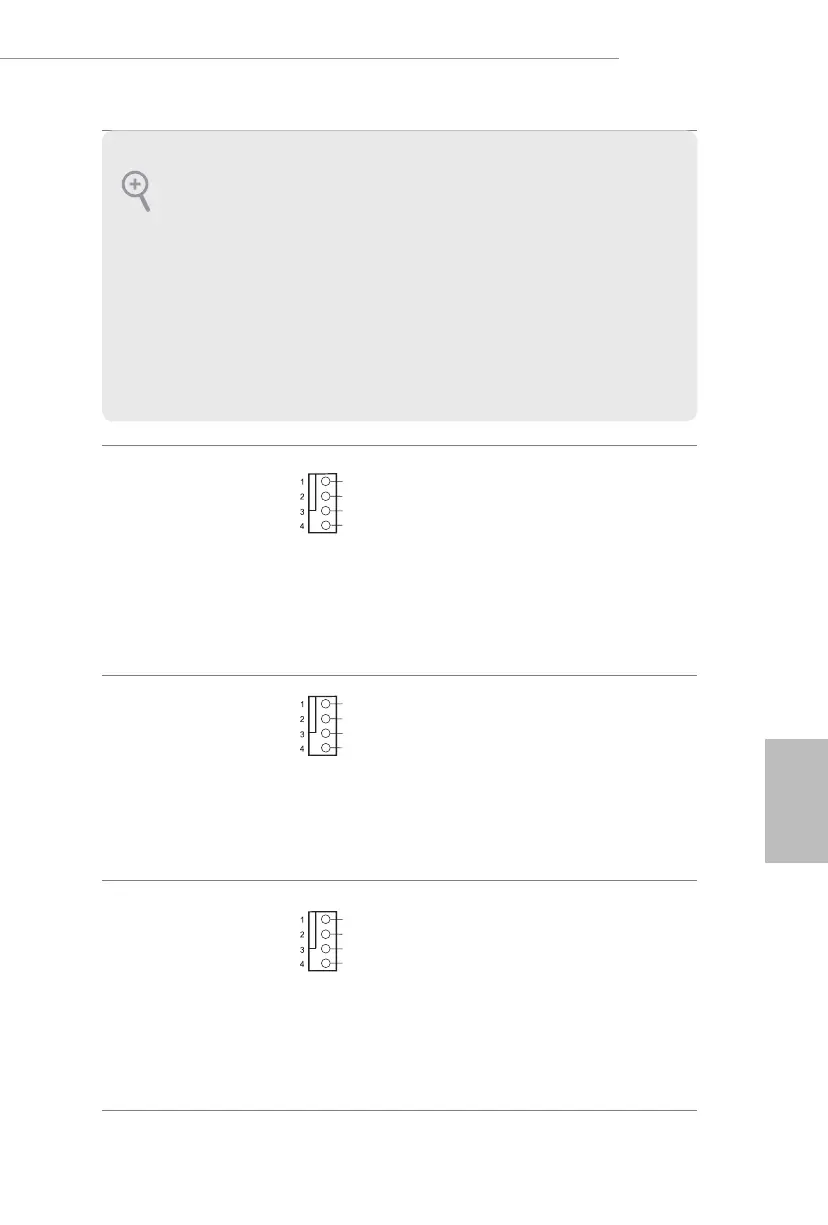

Conector del ventilador de
la bomba de agua/opcional
del chasis
(CHA_FAN1/W_PUMP
de 4 contactos)
(consulte la pág.1, N.º 1)
Esta placa base proporciona
un conector de ventilador
del chasis de refrigeración
por agua de 4 contactos. Si
tiene pensando conectar un
ventilador de refrigeración por
agua del chasis de 3 contactos,
conéctelo al contacto 1-3.
Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág.1, N.º 8)
Esta placa base contiene un
conector de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene pen-
sando conectar un ventilador de
CPU de 3 contactos, conéctelo al
contacto 1-3.
Conector del ventilador de
la bomba de agua/opcional
de la CPU
(CPU_OPT/W_PUMP de
4 contactos)
(consulte la pág.1, N.º 9)
Esta placa base proporciona
un conector de ventilador de
CPU de refrigeración por agua
de 4 contactos. Si tiene
pensando conectar un venti-
lador de disipador por agua de
CPU de 3 contactos, conéctelo
al contacto 1-3.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro
manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesa-
rio que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
