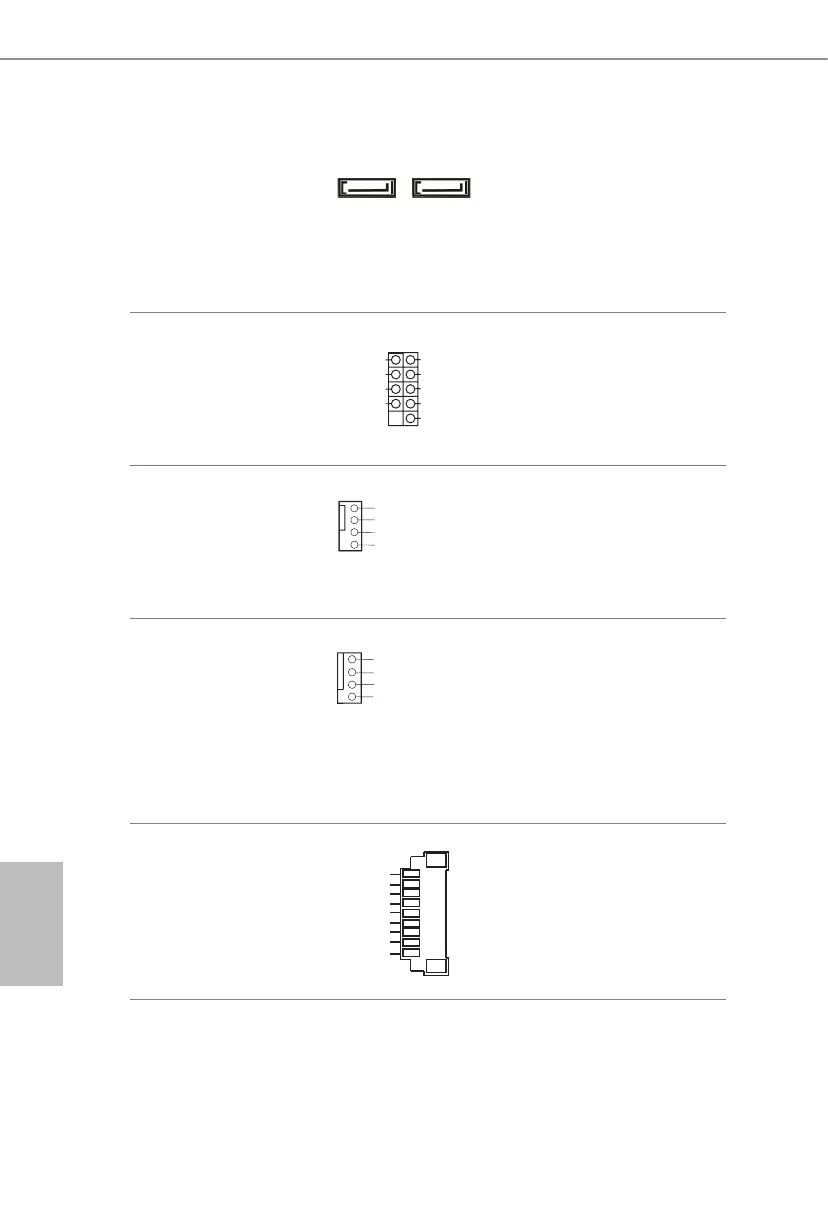

Connecteur Serial ATA3
(SATA3_1:
voir p.1, No. 9)
(SATA3_2:
voir p.1, No. 13)
SATA3_1SATA3_2
Ces deux connecteurs SATA3
prennent en charge les câbles
de données SATA pour les
périphériques internes de stockage
avec des taux de transfert de
données allant jusqu'à 6,0 Go/s.
Embase USB 2.0
(USB_5_6 à 9 broches)
(voir p.1, No. 8)
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
Cette carte mère comprend un
connecteur. Cette embase USB2.0
peut prendre en charge deux ports.
Connecteur du ventilateur
du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 11)
GND
+12V
CHA_FAN_SPEED
FA N _SPEED_CONTROL
1
2
3
4
Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le l noir à
la broche de mise à terre.
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No.1)
(sur X300-ITX/COM
uniquement)
1
RRI#1
CCTS#1
RRTS#1
DDSR#1
GND
DDTR#1
TTXD#1
RRXD#1
DDCD#
1
Cette embase COM1 prend en
charge un module de port série.
