49
X300-ITX / X300-ITX/COM
Français
Français

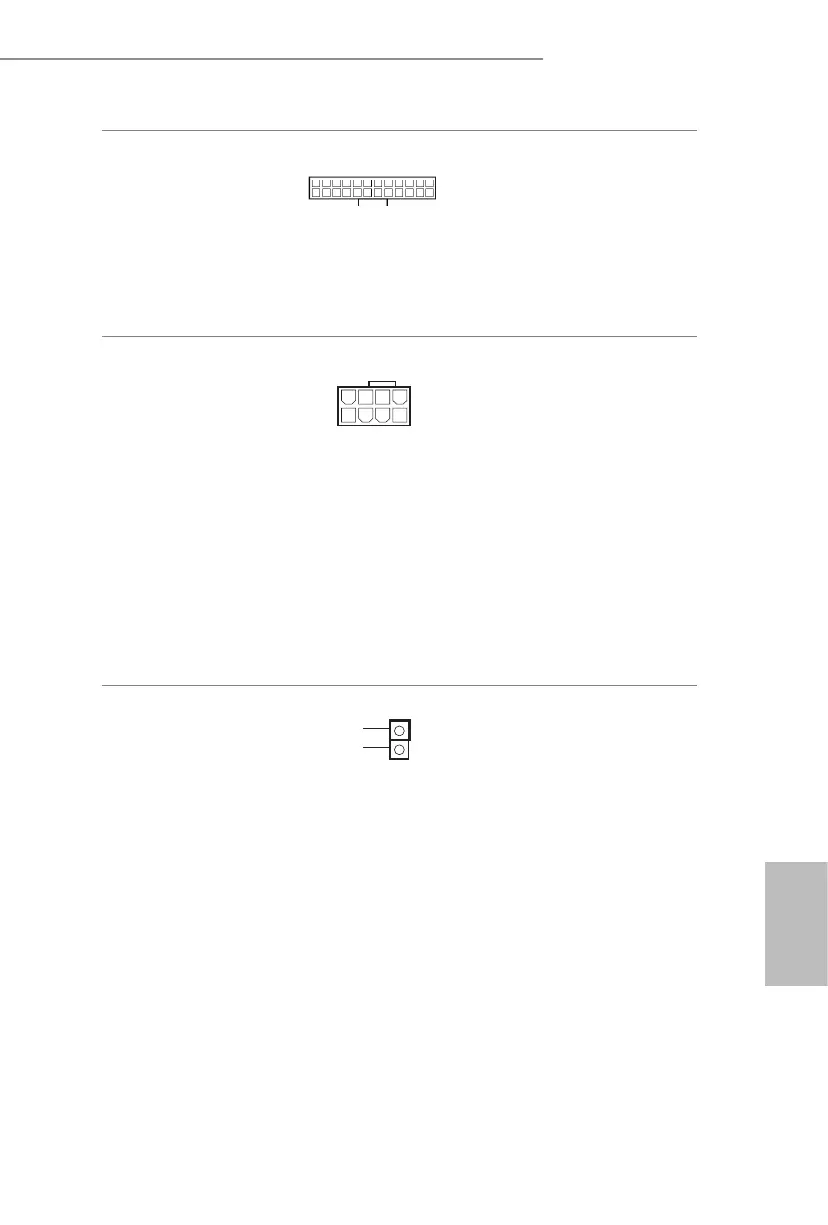

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
12
24
1
13
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à
20broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 13.
Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
4
1
8 5
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 5.
*Avertissement : Veuillez vérier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Embase d’intrusion
châssis
(CI1 à 2 broches)
(voir p.1, No. 6)
1
Signa
l
GND
Cette carte mère prend en charge
la fonction de détection CHASSIS
OUVERT qui alerte l’utilisateur en
cas de retrait du boîtier du châssis.
Cette fonction requiert un châssis
à conception intégrant la détection
d’intrusion.
